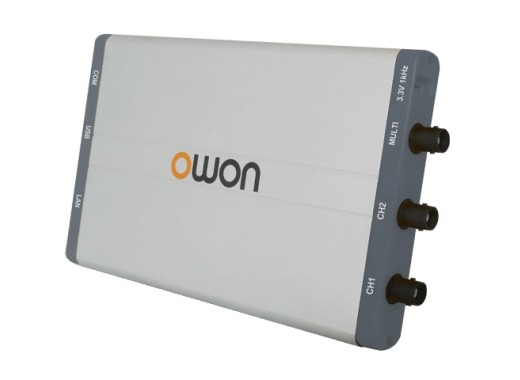

Les oscilloscopes Owon série VDS disposent d'une connexion USB, ce qui permet de les utiliser avec un ordinateur. Les oscilloscopes VDS sont alimentés par le bais de la connexion USB et sont très minces, ce qui en facilite le transport. Sans écran ni fonction similaire, les oscilloscopes VDS sont vendus à un prix particulièrement attractif. La connexion USB est protégée ce qui permet de réduire les interférences et de protéger l'ordinateur de toute surtension. Le multiport de l'oscilloscope peut être utilisé pour un déclenchement externe, déclenchement par la sortie Succès/échec.
L'oscilloscope Owon VDS a été analysé en détail sur Youtube par Mikeselectricstuff.
Doté d'une bande passante jusqu'à 100 MHz, d'une fréquence d'échantillonnage jusqu'à 1 Gé/s et d'une grande capacité d'analyse, ses fonctionnalités sont particulièrement étendues. L'oscilloscope VDS est, en autres, doté des fonctions FFT, X-Y, Vpp et Dépassement et dispose de diverses possibilités de déclenchement.
Le logiciel pour PC supporte entre autres les fonctions FFT, X-Y et de double affichage. Les expressions mathématiques de base (somme, soustraction, division, multiplication, import) peuvent également être utilisées. Diverses options de déclenchement sont disponibles. Pour obtenir plus d'informations, le logiciel peut être testé sans oscilloscope. Cliquez ici pour télécharger le logiciel gratuit (Windows XP/Vista/7/8/10).
Les différences entre les modèles résident dans la bande passante, le nombre de voies et la taille de la mémoire. Le modèle 1022I dispose en outre d'une isolation USB, en guise de caractéristique supplémentaire.
Modèle | VDS1022I | VDS2062 | VDS3104 |
---|---|---|---|
Nombre de voies | 2 + 1 (multi) | 2 + 1 (multi) | 4 + 1 (multi) |
Bande passante analogique | 25 MHz | 60 MHz | 100 MHz |
Fréquence d'échantillonnage | 100 Mé/s | 500 Mé/s | 1 Gé/s |
Profondeur de mémoire (par voie) | 5 kpts | 10 Mpts | 5 Mpts |
Prix |
Échelle horizontale | 5 ns - 100 s/div |
Puissance maximale d'entrée | 400 V (crête-à-crête) (VDS1022I) 40 V (crête-à-crête) (VDS2062 & VDS3104) |
Résolution verticale | 8 bits |
Fréquence d'échantillonnage | 150 ps |
Mesures automatiques | Vpp, Vavg, Vamp, Vrms, Fréq, Période, Vmax, Vmin, Vtop, Vbase, Dépassement, Prédépassement, Temps de montée, Temps de chute, Retard A→B↑, Retard A→B↓, +Largeur, -Largeur, +Cycle, -Cycle |
Connexion | USB 2.0 |
Dimensions | 170 x 120 x 18 (l x h x p) (VDS1022I) 190 x 120 x 18 (l x h x p) (VDS2062 & VDS3104) |
Poids | ~300 grammes |
Ces oscilloscopes sont fournis avec les accessoires suivants.
Pour plus d'informations sur le fonctionnement du logiciel ou le détail des spécifications de l'oscilloscope, consultez le manuel d'utilisation et la fiche technique ci-dessous.
VDS user manual |
(3.58 MB) | Download |
VDS Datasheet |
(3.14 MB) | Download |
VDS Series USB Driver |
(4.84 MB) | Download |
