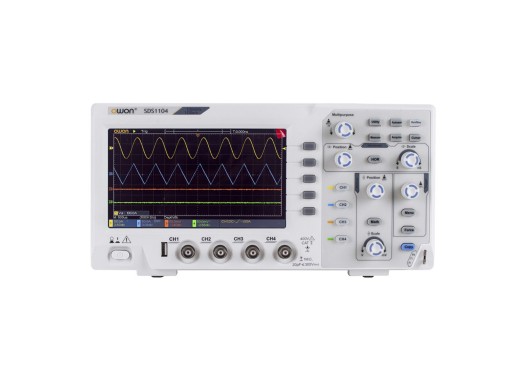

Oscilloscope Owon SDS1104
Détails
Le SDS1104 d'Owon est un oscilloscope à prix compétitif avec une fréquence d'échantillonnage de 1 GSa/s et une bande passante de 100 MHz. Avec cet oscilloscope, vous disposez de 4 canaux et il est possible de stocker 20 000 points par mesure. Il y a une connexion USB à l'arrière pour l'exportation des résultats de mesure vers le PC, et une connexion USB à l'avant pour l'exportation vers une clé USB.
Aperçu du modèle
Les modèles de la série SDS1000 diffèrent principalement par la bande passante canaux. Les spécifications les plus importantes sont énumérées l'une à côté de l'autre dans le tableau ci-dessous.
| Modèle | SDS1022 | SDS1102 | SDS1104 | SDS1202 |
|---|---|---|---|---|
| Canaux | 2 | 2 | 4 | 2 |
| Bande passante | 20 MHz | 100 MHz | 100 MHz | 200 MHz |
| Fréquence d'échantillonnage | 100 MSa/s | 1 GSa/s | 1 GSa/s | 1 GSa/s |
| Prix |
Spécifications
| Profondeur de mémoire | 20 Kpts |
| Temps de montée | ≤3,5 ns | Types de déclencheurs | Front, Vidéo |
| Résolution verticale | 8 bits |
| Échelle verticale | 5 mV/div - 5 V/div |
| Échelle horizontale | 5,0 ns/div ~ 1000 s/div |
| Paramètres de mesure (vertical) | Vmax, Vmin, Vpp, Vtop, Vbase, Moyenne, Vmean, Vrms, |
| Paramètres de mesure (horizontal) | Période, Fréq., +Largeur, -Largeur, Temps de montée, Temps de chute, +Cycle, -Cycle, Retard |
| Écran | TFT LCD 800 x 4800 7" |
| Connectivité | USB (Hôte/Dispositif) |
| Évaluation du bruit par Eleshop | ★ ★ ★ ★ ★ |
| Dimensions | 301 x 152 x 70 mm |
| Poids | 1,1 kg |
Accessoires
L'oscilloscope SDS1104 d’Owon est fourni avec :
- Câble USB
- Câble d'alimentation
- 4 sondes passives de 100 MHz
- Outil de réglage de sonde
Avantages et inconvénients
- Quatre canaux
- Fréquence d'échantillonnage élevé
Video's
Téléchargements
| Owon SDS1104 datasheet |
 (342.08 KB) |
Download |
| Owon SDS1104 user manual |
(2.07 MB) |
Download |
| Owon SDS1000 series manual |
(1.37 MB) |
Download |
