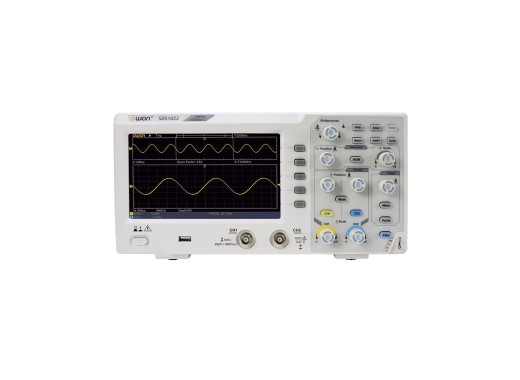

Oscilloscope Owon SDS1022

Ce produit n'est plus disponible, seules les versions supérieures de la série 1000 sont disponibles, vous pouvez les trouver sur cette page.

Le SDS1022 d'Owon est un oscilloscope à prix compétitif avec une fréquence d'échantillonnage de 100 MSa/s et une bande passante de 20 MHz. En outre, avec cet oscilloscope vous disposez de 2 canaux et il est possible de stocker 10 000 points par mesure. Il y a un connecteur USB à l'arrière pour l'exportation des résultats de mesure vers le PC, et un port USB à l'avant pour l'exportation vers une clé USB. Pour un oscilloscope avec une plus grande bande de passante, regardez à l'autre oscilloscope de la même série SDS comme le SDS1102.

Aperçu du modèle

Les modèles de la série SDS1000 diffèrent principalement par la bande passante canaux. Les spécifications les plus importantes sont énumérées l'une à côté de l'autre dans le tableau ci-dessous.

Modèle	SDS1022	SDS1102	SDS1104	SDS1202
Canaux	2	2	4	2
Bande passante	20 MHz	100 MHz	100 MHz	200 MHz
Fréquence d'échantillonnage	100 MSa/s	1 GSa/s	1 GSa/s	1 GSa/s
Prix	187.44 TTC : 187,44 € HT : 156,20 €	197.36 TTC : 197,36 € HT : 164,47 €	298.8 TTC : 298,80 € HT : 249,00 €	296.53 TTC : 296,53 € HT : 247,11 €

Spécifications

Profondeur de mémoire	10 Kpts
Temps de montée	≤17,5 ns
Types de déclencheurs	Front, Vidéo
Résolution verticale (A/D)	8 bits
Échelle verticale	5 mV/div - 5 V/div
Échelle horizontale	5,0 ns/div - 1000 s/div
Paramètres de mesure (vertical)	Vmax, Vmin, Vpp, Vtop, Vbase, Moyen, Vmean, Vrms
Paramètres de mesure (horizontal)	Période, Fréq., +Largeur, -Largeur, Temps de montée, Temps de chute, +Cycle, -Cycle, Retard
Écran	LCD de 7" (800 x 480)
Connectivité	USB (Hôte/Dispositif)
Évaluation du bruit par Eleshop	★ ★ ★ ★ ★
Dimensions	301 x 152 x 70 mm
Poids	1,10 kg

Accessoires

L'oscilloscope SDS1022 d’Owon est fourni avec :

• Câble USB
• Câble d'alimentation
• 1 jeu de sondes passives 100 MHz (soit 2 sondes)
• Outil de réglage de sonde
• Software (download)
