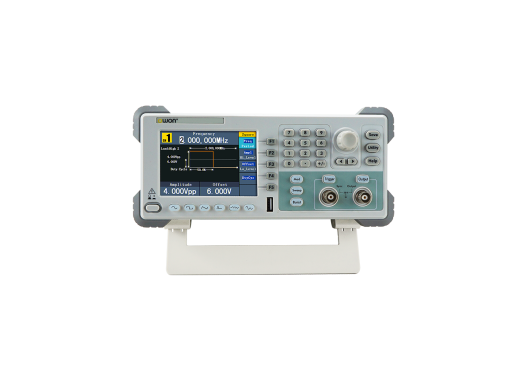

Générateur de fonctions Owon AG051F
Détails
Le générateur de fonctions Owon AG051F a une bande passante de 5 MHz.
Les générateurs de fonctions de la série budget d'Owon AG sont intéressants à utiliser pour la plupart des applications de base.
Les générateurs de fonctions actualisent leur sortie avec un taux d'échantillonnage de 125 MS/s et ont une résolution verticale de 14 bits. Des signaux arbitraires peuvent être générés avec une longueur maximale de 8 kPts. Ces signaux peuvent être générés à partir d'un ordinateur. Avec les 45 signaux arbitraires intégrés et les 5 signaux de base intégrés, de nombreuses applications peuvent être utilisées directement.
En outre, les signaux peuvent également être modulés à l'aide de diverses techniques. Les générateurs de fonctions prennent en charge les possibilités de modulation AM, FM, PM, FSK, balayage et rafale. Ces fonctions de modulation sont spécifiques aux modèles F.
Sur l'écran 4", le signal est clairement affiché. Il est possible de voir à quoi ressemble le signal et quelles sont sa fréquence, son amplitude et son décalage.
Aperçu du modèle
Les modèles de la série Owon AG budget se distinguent les uns des autres par leur fréquence de sortie maximale. Cette différence est illustrée dans le tableau ci-dessous.
| Modèle | AG051F | AG101F |
|---|---|---|
| Bande passante | 5 MHz | 10 MHz |
| Prix |
Spécificités
| Taux d'échantillonnage | 125 MSa/s |
| Résolution verticale | 14 bits |
| Plage d'amplitude | 1 mVpp - 12.5 Vpp |
| Formes d'onde de base | Sinus, Carré, Impulsion, Rampe, et Bruit |
| Formes d'onde arbitraires | Montée exponentielle, Chute exponentielle, Sin(x)/x, Vague à paliers, et autres, au total 45 formules de golf pour les particuliers, et des formules de golf plus précises pour les professionnels |
| Fréquence de la forme d'onde carrée | 1μHz - 5MHz |
| Mémoire | 64 Mb |
| Afficher | LCD 4" (480 x 320 pixels) |
| Fréquence de modulation | 2 mHz - 20.00 KHz |
| Dimensions | 235 x 110 x 295 (mm) |
| Poids | 3.0 kg |
Pour plus d'informations, voir le fiche technique.
Accessoires
Le générateur de fonctions Owon AG051F est livré avec les accessoires suivants :
- Cordon d'alimentation
- Câble USB
- Câble BNC
- Manuel
Les informations figurant sur cette page sont temporaires et seront mises à jour.
