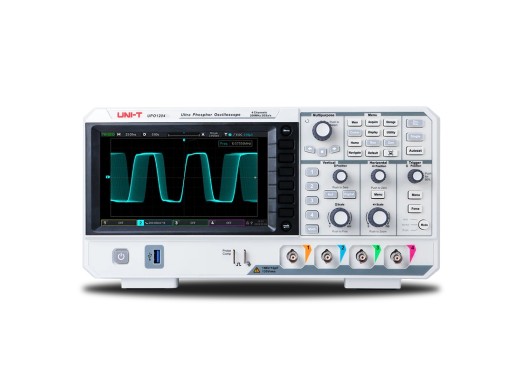

Oscilloscope UNI-T UPO1054
Détails
L'UNI-T UPO1054 est un oscilloscope numérique multifonction à écran phosphore, doté de 4 voies, d'une bande passante de 50 MHz et d'une fréquence d'échantillonnage maximale de 2 GSa/s sur les voies analogiques. Il affiche les données des formes d'onde en trois dimensions : amplitude, temps et intensité du signal. Ces données peuvent ensuite être manipulées via l'écran tactile, ce qui permet toute une série de gestes tels que cliquer, faire glisser, zoomer, modifier et déplacer.
Avec une fréquence maximale de capture des formes d'onde de 500 000 wfm/s et une profondeur de mémoire maximale de 56 Mpts, cet oscilloscope est considéré comme rapide et très précis pour la capture de formes d'onde anormales.
Ce produit dispose d’une FFT de 1 Mpts (permettant la mesure du spectre dans le domaine fréquentiel des signaux entrants) et prend en charge les réglages de fréquence, les diagrammes en cascade, les déclenchements par surface, les paramètres de détection et les mesures de repères. La technologie « multiscopes » permet l’affichage des formes d’onde sur un écran partagé.
L'oscilloscope intègre un serveur web qui permet d'y accéder et de le contrôler à distance via Internet, aussi bien depuis un PC que depuis un téléphone mobile.
La garantie standard de 3 ans peut être prolongée à 4 ans en enregistrant votre appareil.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Caractéristiques techniques
| Bande passante | 50 MHz |
| Voies | 4 |
| Profondeur de mémoire | max. 56 Mpts (divisée par le nombre de voies actives) |
| Fréquence d'échantillonnage | max. 2 GS/s (divisé par le nombre de voies actives) |
| Taux de capture des formes d'onde | 150 000 wfm/s (500 000 wfm/s en mode « Fast Acquire ») |
| Résolution verticale | 8 bits |
| Échelle verticale | 500 µV/div - 20 V/div |
| Interfaces | Hôte USB, LAN, déclenchement EXT, sortie auxiliaire (succès/échec, sortie déclencheur), VGA |
| Options de décodage | RS232, I2C, SPI, UART |
| Affichage | Écran LCD TFT 7 pouces (800 x 480) |
| Dimensions | 326 x 170 x 110 mm |
| Poids | 2,45 kg |
Accessoires
L'oscilloscope UPO1054 est livré avec :- Câble USB
- Cordon d'alimentation
- Sonde passive 50 MHz UT-P03
