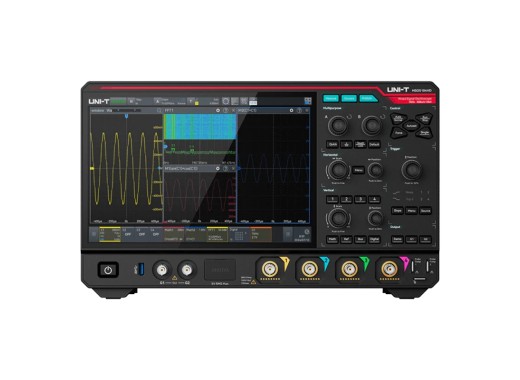

Oscilloscope UNI-T MSO5104HD
Détails
L'UNI-T MSO5104HD est un oscilloscope haut de gamme à 12 bits appartenant à la série MSO5000HD. Cet modèle dispose de 4 voies analogiques et de 16 voies numériques avec une bande passante de 1 GHz. L'oscilloscope MSO5104HD atteint un taux de capture de forme d'onde élevé, nettement supérieur à celui des produits concurrents de même prix, ce qui en fait un produit performant à un prix compétitif. Cette série se distingue par ses spécifications élevées, telles que la fréquence d'échantillonnage de 5 GSa/s et la profondeur de mémoire de 500 MPts, ce qui rend les appareils de cette série adaptés aux tâches de mesure exigeantes.
Le MSO5104HD peut être mis à niveau grâce à plusieurs options, qui permettent d'ajouter jusqu'à neuf instruments intégrés. Veuillez nous contacter ici pour plus d'informations. Les oscilloscopes de cette série sont équipés d'un oscilloscope numérique, d'un analyseur de spectre, d'un voltmètre numérique, d'un fréquencemètre et d'un analyseur de protocole. De plus, l'appareil est équipé d'un serveur web intégré, permettant un contrôle à distance via un navigateur web. Enfin, l'appareil est équipé d'un écran LCD tactile de 10,1 pouces avec des commandes gestuelles intuitives optimisées pour simplifier les opérations.
La garantie par défaut de 3 ans peut être étendue à 5 ans en enregistrant votre instrument.
Aperçu du modèle
| Modèle | MSO5034HD | MSO5054HD | MSO5104HD |
|---|---|---|---|
| Bande passante | 350 MHz | 500 MHz | 1 GHz |
| Temps de montée | ≤ 1,00 ns | ≤ 0,70 ns | ≤ 0,35 ns |
| Prix |
Spécifications
| Voies | 4 |
| Profondeur de mémoire | 500 Mpts (divisé par le nombre de voies actives) |
| Fréquence d'échantillonnage | 5 GS/s (divisé par le nombre de voies actives) |
| Taux de capture des formes d'onde | 1 500 000 wfm/s |
| Résolution verticale | 12 bits 16 bits avec ERES |
| Échelle verticale | 500 µV/div - 10 V/div |
| Échelle horizontale | 500 ps/div - 1 ks/div |
| Interfaces | Hôte/appareil USB, LAN, EXT Trig, sortie AUX (sortie déclencheur, succès/échec, DVM), sortie Gen, HDMI, Wifi |
| Décodage | RS-232/422/485/UART, I2C, SPI |
| Écran | Capacitif multi-touch de 10,1" (1 280x800) |
| Dimensions | 361 x 209 x 106 mm |
| Poids | 3,97 kg |
Options :
- Toutes les options de déclenchement et de décodage du bus série - MSO5000HD-BND
- Déclenchement et décodage du bus série automobile (CAN-FD, FlexRay, SENT) - MSO5000HD-AUTO
- Déclenchement et décodage du bus série automobile - MSO5000HD-CANFD
- Déclenchement et décodage du bus série automobile - MSO5000HD-FLEX
- Déclenchement et décodage du bus série du capteur automobile - MSO5000HD-SENT
- Déclenchement et décodage du bus série audio - MSO5000HD-AUDIO
- Déclenchement et décodage du bus série aérospatial - MSO5000HD-MIL1553
- Déclenchement et décodage du bus série aérospatial - MSO5000HD-ARINC429
- Déclenchement et décodage du bus série de communication sans fil - MSO5000HD-MANCH
- Déclenchement et décodage - MSO5000HD-1WIRE
- Déclenchement et décodage - MSO5000HD-I3C
- Déclenchement et décodage - MSO5000HD-CANXL
- Générateur de fonctions/de formes d'ondes arbitraires à deux voies (avec tracé de Bode) - MSO5000HD-AWG
- Analyse de puissance - MSO5000HD-PWR
- Analyseur de séquence temporelle - MSO5000HD-TIME
Veuillez nous contacter pour plus d'informations sur les commandes ou si vous avez d'autres questions.
Accessoires
- Câble USB
- Cordon d'alimentation
- Ligne directe BNC-BNC
- Fil BNC de connexion crocodile rouge et noir
- x4 Sondes passives UT-P07A
Avantages et inconvénients
- Taux de capture de forme d'onde de 1 500 000 wfm/s
Téléchargements
| MSO5000HD user manual |  (17.48 MB) | Télécharger |
| MSO5000HD datasheet | (3.55 MB) | Télécharger |
