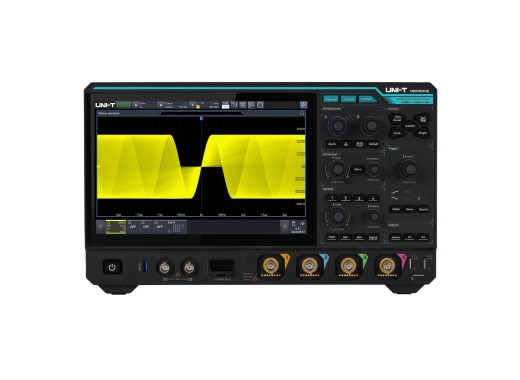

Oscilloscope UNI-T MSO3024HD
Détails
L'UNI-T MSO3024HD est un oscilloscope haut de gamme à 12 bits appartenant à la série MSO3000HD. La résolution verticale peut être améliorée grâce à la fonction ERES (Enhanced Resolution), jusqu'à 16 bits. Il dispose de 4 voies analogiques et de 16 voies numériques avec une bande passante de 200 MHz. L'oscilloscope MSO3024HD atteint un taux de capture de forme d'onde élevé allant jusqu'à 500 000 wfm/s (mode séquence : 1 500 000 wfm/s), ce qui est nettement plus élevé que les produits concurrents similaires à un prix compétitif ; toutefois, le taux d'échantillonnage est inférieur à celui des produits similaires.
Le MSO3024HD peut être amélioré grâce aux options , qui comprennent jusqu'à neuf instruments intégrés. Il est livré par défaut avec un oscilloscope numérique, un analyseur de spectre, un voltmètre numérique, un fréquencemètre et un analyseur de protocole. En outre, l'appareil est doté d'un serveur web intégré, ce qui permet d'accéder à la commande à distance via un navigateur. Enfin, l'appareil est doté d'un écran tactile LCD de 10,1 pouces avec des commandes gestuelles intuitives conçues pour simplifier les opérations.
La garantie par défaut de 3 ans peut être étendue à 5 ans en enregistrant votre instrument.
Aperçu du modèle
| Modèle | MSO3024HD | MSO3034HD | MSO3054HD |
|---|---|---|---|
| Bande passante | 200 MHz | 350 MHz | 500 MHz |
| Temps de montée | &le ; 1,8 ns | &le ; 1,0 ns | &le ; 0,8 ns |
| Prix |
Spécifications
| Voies | 4 |
| Profondeur de mémoire | 500 Mpts (divisé par le nombre de voies actives) |
| Fréquence d'échantillonnage | Analogue : 2,5 GS/s (divisé par le nombre de voies actives)
Numérique : 1,25 GS/s (divisé par le nombre de voies actives) |
| Taux de capture des formes d'onde | 500 000 wfm/s (mode séquence : 1 500 000 wfm/s) |
| Résolution verticale | 12 bits 16 bits avec ERES |
| Échelle verticale | 500 µV/div - 10 V/div |
| Échelle horizontale | 500 ps/div - 1 ks/div |
| Interfaces | Hôte/dispositif USB, LAN, Trig EXT, sortie AUX (sortie Trig, Succès/échec, DVM), sortie Gen, HDMI, WiFi |
| Décodage | RS-232/422/485/UART, I2C, SPI |
| Écran | Capacitif multi-touch de 10,1" (1 280x800) |
| Dimensions | 364 x 209 x 106 mm |
| Poids | 3,83 kg |
Options
| Toutes les options de déclenchement et de décodage du bus série (logiciel) | MSO3000HD-BND | |
| Option d'analyse de puissance (logiciel) | MSO3000HD-PWR | |
| Option de déclenchement et de décodage du bus série automobile (logiciel) | MSO3000HD-AUTO | |
| Option de déclenchement et d'analyse CAN (logiciel) | MSO3000HD-CAN | |
| Option de déclenchement et d'analyse CAN-FD (logiciel) | MSO3000HD-CANFD | |
| Option de déclenchement et d'analyse LIN (logiciel) | MSO3000HD-LIN | |
| Option de déclenchement et d'analyse FlexRay (logiciel) | MSO3000HD-FLEX | |
| Option de déclenchement et d'analyse SENT (logiciel) | MSO3000HD-SENT | |
| Option de déclenchement et d'analyse du bus série audio (logiciel) | MSO3000HD-AUDIO | |
| Option de déclenchement et d'analyse MIL-STD-1553 (logiciel) | MSO3000HD-MIL1553 | |
| Option de déclenchement et d'analyse de l'ARINC429 (logiciel) | MSO3000HD-ARINC429 | |
| Option de déclenchement et d'analyse de Manchester (logiciel) | MSO3000HD-MANCH | |
| Option de générateur de fonction (logiciel) | MSO3000HD-AWG | |
| Analyseur logique 16 voies (hardware) | UT-M15 |
Accessoires
- Câble USB
- Cordon d'alimentation
- Ligne directe BNC-BNC
- Fil BNC de connexion crocodile rouge et noir
- x4 Sondes passives UT-P05
Avantages et inconvénients
- Taux élevé de capture des formes d'onde
- Prix compétitif
Téléchargements
| MSO3000HD series data sheet |  (2.92 MB) | Télécharger |
| MSO3000HD series user manual | (14.64 MB) | Télécharger |
