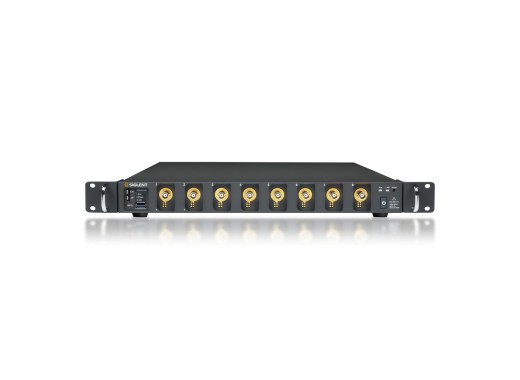

Oscilloscope Siglent SDS5108L
Détails
Le Siglent SDS5108L est un oscilloscope numérique haut de gamme à 12 bits faisant partie de la série SDS5000L HD. Il dispose de 8 voies analogiques avec une bande passante de 1 GHz. L'oscilloscope dispose d'une grande profondeur de mémoire et de fréquence échantillonnage élevés de 2,5 Gpts/voie et 5 GSa/s en mode quart de voie, ou 500 Mpts/voie et 2,5 GSa/s en mode voie complète. La résolution verticale peut être augmentée jusqu'à 16 bits en mode HiRes. De plus, la série SDS5000L présente un faible bruit de fond de 140 µVrms. En outre, l'oscilloscope prend en charge les mesures automatiques de plus de 60 paramètres, y compris les statistiques, les fonctions mathématiques et les traces de mémoire.
La série SDS5000L est une variante à profil bas de la série SDS5000X HD. Il est livré sans écran, donc si vous voulez l'utiliser comme un oscilloscope autonome, un écran externe et une souris doivent être connectés. Les oscilloscopes sont également équipés d'un serveur web intégré pour le contrôle à distance via le port LAN. Enfin, l'oscilloscope prend en charge les commandes de contrôle à distance SCPI standard.
Aperçu du modèle
| Modèle | SDS5038L | SDS5058L | SDS5108L |
|---|---|---|---|
| Bande passante | 350 MHz | 500 MHz | 1 GHz |
| Échelle horizontale | 1 ns/div - 1 000 s/div | 0,5 ns/div - 1 000 s/div | 0,2 ns/div - 1 000 s/div |
| Prix |
Spécifications
| Voies | 8 |
| Profondeur de mémoire | Mode quart de voie : 2,5 Gpts Mode demi-voie : 1 Gpts Mode voie complète : 500 Mpts (divisé par le nombre de voies actives) |
| Fréquence d'échantillonnage | Mode quart/demi-voie : 5 GS/s Mode voie complète : 2,5 GS/s (divisé par le nombre de voies actives) |
| Taux de capture des formes d'onde | Mode normal : Jusqu’à 160 000 wfm/s Mode séquentiel : Jusqu'à 650 000 wfm/s |
| Résolution verticale | 12 bits 16 bits en mode HiRes |
| Échelle verticale | 1 MΩ : 0,5 mV/div - 10 V/div, 2 μV/div - 10 V/div en mode zoom 50 Ω : 0,5 mV/div - 1 V/div, 2 μV/div - 1 V/div en mode zoom |
| Interfaces | Hôte USB, Dispositif USB, LAN, succès/échec, sortie déclencheur, entrée de déclenchement, HDMI, Aux Out, 10 MHz In, 10 MHz Out |
| Décodage | I2C, SPI, UART, CAN, LIN |
| Dimensions | 395 x 43,15 x 413,85 mm |
| Poids | 6,2 kg |
Modules complémentaires facultatifs :
- Option d'analyse de puissance (logiciel)
- Analyse de puissance triphasée (logiciel)
- Déclenchement et décodage I2S (logiciel)
- Déclenchement et décodage MIL-STD-1553B (logiciel)
- Déclenchement et décodage FlexRay (logiciel)
- Déclenchement et décodage CAN FD (logiciel)
- Déclenchement et décodage SENT (logiciel)
- Décodage Manchester (logiciel)
- Déclenchement et décodage ARINC429 (logiciel)
Pour plus d'informations sur les prix, la compatibilité, ou si vous avez besoin d'aide pour choisir la bonne configuration, veuillez nous contacter.
Siglent propose une large gamme d'options logicielles pour ses produits, ajoutant souvent de nombreuses fonctionnalités. Pour toute information sur les options disponibles, veuillez vous référer au manuel d'utilisation au bas de cette page.
Accessoires
- Câble USB
- x8 Sondes passives 500 MHz
- Certificat d'étalonnage
- Souris sans fil
- Cordon d'alimentation
Téléchargements
| Siglent SDS5000X datasheet |  (1.99 MB) | Télécharger |
