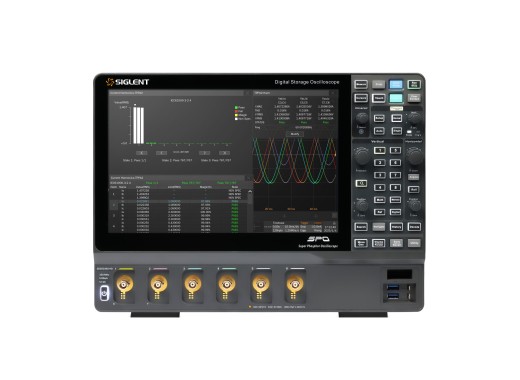

Oscilloscope Siglent SDS5036X HD
Détails
Remarque : certaines images sont celles du SDS5108X HD, les modèles diffèrent visuellement au niveau du nombre de voies.
Le Siglent SDS5036X HD est un oscilloscope numérique haut de gamme à 12 bits faisant partie de la série SDS5000X HD. Il dispose de 6 voies analogiques avec une bande passante de 350 MHz. L'oscilloscope dispose d'une grande profondeur de mémoire et de fréquence échantillonnage élevés de 2,5 Gpts/voie et 5 GSa/s en mode quart de voie, ou 500 Mpts/voie et 2,5 GSa/s en mode voie complète. La résolution verticale peut être augmentée jusqu'à 16 bits en mode HiRes. De plus, la série SDS5000X HD présente un faible bruit de fond de 140 µVrms. En outre, l'oscilloscope prend en charge les mesures automatiques de plus de 60 paramètres, y compris les statistiques, les fonctions mathématiques et les traces de mémoire.
Les oscilloscopes de la série SDS5000X HD sont équipés d'un grand écran TFT-LCD de 12,1 pouces avec un écran tactile capacitif et une commande gestuelle multi-touch. Les oscilloscopes disposent également d'un serveur web intégré pour le contrôle à distance via le port LAN. Enfin, l'oscilloscope prend en charge les commandes de contrôle à distance SCPI standard.
La série SDS5000L est une variante à profil bas du SDS5000X HD. Il est livré sans écran et doit être connecté à des périphériques externes pour être utilisé comme un oscilloscope autonome.
Aperçu du modèle
| Modèle | Bande passante | Voies | Échelle horizontale | Prix |
| SDS5034X HD | 350 MHz | 4 | 1 ns/div - 1 000 s/div | |
| SDS5054X HD | 500 MHz | 4 | 0,5 ns/div - 1 000 s/div | |
| SDS5104X HD | 1 GHz | 4 | 0,2 ns/div - 1 000 s/div | |
| SDS5036X HD | 350 MHz | 6 | 1 ns/div - 1 000 s/div | |
| SDS5056X HD | 500 MHz | 6 | 0,5 ns/div - 1 000 s/div | |
| SDS5106X HD | 1 GHz | 6 | 0,2 ns/div - 1 000 s/div | |
| SDS5038X HD | 350 MHz | 8 | 1 ns/div - 1 000 s/div | |
| SDS5058X HD | 500 MHz | 8 | 0,5 ns/div - 1 000 s/div | |
| SDS5108X HD | 1 GHz | 8 | 0,2 ns/div - 1 000 s/div |
Spécifications
| Profondeur de mémoire | Mode quart de voie : 2,5 Gpts Mode demi-voie : 1 Gpts Mode voie complète : 500 Mpts (divisé par le nombre de voies actives) |
| Fréquence d'échantillonnage | Mode quart/demi-voie : 5 GS/s Mode voie complète : 2,5 GS/s (divisé par le nombre de voies actives) |
| Taux de capture des formes d'onde | Mode normal : Jusqu’à 160 000 wfm/s Mode séquentiel : Jusqu'à 650 000 wfm/s |
| Résolution verticale | 12 bits 16 bits en mode HiRes |
| Échelle verticale | 1 MΩ : 0,5 mV/div - 10 V/div, 2 μV/div - 10 V/div en mode zoom 50 Ω : 0,5 mV/div - 1 V/div, 2 μV/div - 1 V/div en mode zoom |
| Interfaces | Hôte USB, Dispositif USB, LAN, succès/échec, sortie déclencheur, entrée de déclenchement, HDMI, Aux Out, 10 MHz In, 10 MHz Out |
| Décodage | I2C, SPI, UART, CAN, LIN |
| Écran | LCD TFT 12,1 pouces (1 280 x 800) |
| Dimensions | 379 x 288 x 159 mm |
| Poids | 5,5 kg |
Modules complémentaires facultatifs :
- Option d'analyse de puissance (logiciel)
- Analyse de puissance triphasée (logiciel)
- Déclenchement et décodage I2S (logiciel)
- Déclenchement et décodeur MIL-STD-1553B (logiciel)
- Déclenchement et décodeur FlexRay (logiciel)
- Déclenchement et décodeur CAN FD (logiciel)
- Déclenchement et décodeur SENT (logiciel)
- Décodage Manchester (logiciel)
- Déclenchement et décodage de l'ARINC429 (logiciel)
- Mise à niveau de la bande passante de 350 MHz à 500 MHz (logiciel)
- Mise à niveau de la bande passante de 350 MHz à 1 GHz (logiciel)
- Mise à niveau de la bande passante de 500 MHz à 1 GHz (logiciel)
Pour plus d'informations sur les prix, la compatibilité, ou si vous avez besoin d'aide pour choisir la bonne configuration, veuillez nous contacter.
Siglent propose une large gamme d'options logicielles pour ses produits, ajoutant souvent de nombreuses fonctionnalités. Pour toute information sur les options disponibles, veuillez vous référer au manuel d'utilisation au bas de cette page.
Accessoires
- Câble USB
- x6 Sondes passives 500 MHz
- Certificat d'étalonnage
- Souris sans fil
- Cordon d'alimentation
Téléchargements
| Siglent SDS5000X datasheet |  (1.99 MB) | Télécharger |
