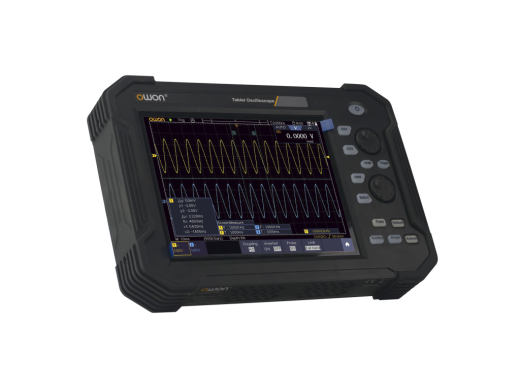

Oscilloscope portable Owon TAO3122A
Détails
Le TAO3122A d'Owon est un oscilloscope portable avec une bande passante de 120 MHz pour répondre à votre champ d'application. Avec sa mémoire de 40 Mpts et son taux d'échantillonnage de 1 GSa/s, cet oscilloscope portable possède des spécifications comparables, voire supérieures, à celles de nombreux oscilloscopes autonomes dans sa gamme de prix. Alors que la plupart des oscilloscopes ont une résolution verticale de 8 bits, le TAO3122A d'Owon a une résolution verticale de 14 bits. Si l'on ajoute à cela les possibilités de décodage, cet oscilloscope est très attrayant.
Cet oscilloscope portable dispose de 2 canaux et est livré avec un multimètre. Ce modèle dispose également d'une batterie de 8000 mAh qui peut durer jusqu'à 5 heures en utilisation continue. En outre, cet oscilloscope dispose d'un écran tactile capacitif multipoint de 8 pouces qui facilite la navigation dans l'écran de mesure.
Vous disposez de plusieurs options de connectivité pour l'exportation de vos mesures, qui peut se faire via un réseau local ou un port USB. Il est également possible d'imprimer directement vos mesures via le port USB en utilisant le protocole PictBridge.
Enfin, l'oscilloscope portable peut également être connecté à un PC ou à un ordinateur portable à l'aide du module Wi-Fi intégré, ce qui permet à l'appareil électronique de réaliser le même affichage et le même contrôle que sur l'oscilloscope. Vous trouverez de plus amples informations sur cette fonction dans le manuel d'utilisation.
Aperçu du modèle
Les modèles de la série TAO3000 diffèrent principalement par la bande passante, résolution verticale et entrée canaux. Les spécifications les plus importantes sont énumérées l'une à côté de l'autre dans le tableau ci-dessous.
| Modèle | TAO3072 | TAO3072A | TAO3102 | TAO3102A | TAO3122 | TAO3122A |
|---|---|---|---|---|---|---|
| Canal | 2 | 2 | 2 | 2 | 2 | 2 |
| Bande passante | 70 MHz | 70 MHz | 100 MHz | 100 MHz | 120 MHz | 120 MHz |
| Résolution verticale | 8 bits | 14 bits | 8 bits | 14 bits | 8 bits | 14 bits |
| Multimètre | ||||||
| Prix |
| Modèle | TAO3074 | TAO3074A | TAO3104 | TAO3104A |
|---|---|---|---|---|
| Canal | 4 | 4 | 4 | 4 |
| Bande passante | 70 MHz | 70 MHz | 100 MHz | 100 MHz |
| Résolution verticale | 8 bits | 14 bits | 8 bits | 14 bits |
| Multimètre | ||||
| Prix |
Spécifications
| Fréquence d'échantillonnage | 1 GSa/s |
| Profondeur de mémoire | 40 Mpts |
| Types de déclencheurs | Bord, Vidéo, Impulsion, Pente, Transitoire, Fenêtre, Dépassement, Logique |
| Possibilités de décodage | RS232/UART, I2C, SPI, CAN |
| Taux de capture de la forme d'onde | 45 000 wfm/s |
| Échelle verticale | 1 mV/div - 10 V/div |
| Échelle horizontale | 1,0 ns/div - 1000 s/div |
| Paramètres de mesure (vertical) | Vmax, Vmin, Vpp, Vtop, Vbase, Moyen, Vmean, Vrms |
| Paramètres de mesure (horizontal) | Période, Fréq., +Largeur, -Largeur, Temps de montée, Temps de chute, +Cycle, -Cycle |
| Opérations mathématiques | Addition, soustraction, multiplication, division, FFT, FFTrms, intégration, différenciation, racine carrée, filtrage, fonction définie par l'utilisateur |
| Écran | Écran tactile LCD de 8" (800 x 600) |
| Connectivité | USB (Hôte/Dispositif), LAN |
| Dimensions | 270 x 191 x 48 mm |
| Poids | 1,7 kg |
Multimètre
Les modèles à 2 canaux sont livrés avec un multimètre. Les spécifications de ce multimètre sont indiquées ci-dessous.
| Champs et précision | ||||||||||||||||||||||
| ||||||||||||||||||||||
| Impédance d'entrée | 10 MΩ | |||||||||||||||||||||
| Chiffres | 4,5 chiffres (19999 points) | |||||||||||||||||||||
Accessoires
L'oscilloscope portatif avec 2 canaux de la série TAO3000 d'Owon est livré avec :
- x1 câble micro-USB
- x1 câble d'alimentation
- x2 sondes
- x1 BNC à SAM
- x1 outil de réglage de sonde
- x1 module d'extension de courant
- x1 cordons pour un multimètre
- x1 support de pied
Avantages et inconvénients
- Résolution verticale de 14 bits
- Bande passante de 120 MHz
Téléchargements
| Owon TAO3000 2 CH user manual |  (4.13 MB) | Télécharger |
| Owon TAO3000 2 CH specifications | (703.1 KB) | Télécharger |
