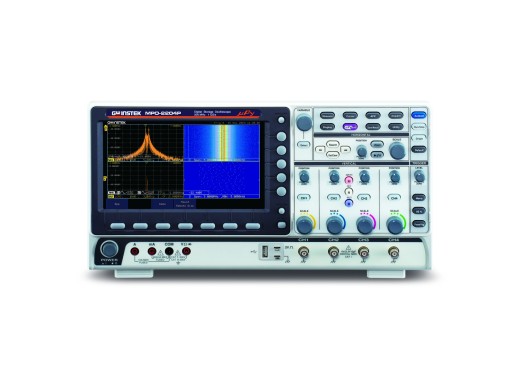

Oscilloscope multifonctionnel GW Instek MPO-2204P
Détails
Le GW Instek MPO-2204P de la série MPO-2000 est un oscilloscope programmable multifonctionnel à 4 voies avec une bande passante de 200 MHz qui offre un support Python élaboré. Cette série d'oscilloscopes intègre un générateur de fonctions, un analyseur de spectre, un multimètre et une alimentation électrique à deux voies. En outre, la série MPO-2000 dispose d'une fonction de script Python, d'une bibliothèque d'interface graphique Python intégrée et d'un contrôle de dispositif USB externe Python, ce qui permet à l'oscilloscope de prendre en charge les scripts Python sans avoir besoin d'un PC externe.
Générateur de fonction
Le générateur de fonction intégré possède 2 voies et une bande passante de 25 MHz. Cette fonction vous permet de créer vous-même toutes les formes d'ondes souhaitées.
Analyseur de spectre
L'analyseur de spectre intégré du MPO-2000 a une gamme de fréquences allant du courant continu à 500 MHz avec deux voies. Cela permet aux utilisateurs de mesurer et d'analyser les signaux du domaine des fréquences de deux voies en même temps. Il est également équipé d'une fonction de spectrogramme, qui permet aux utilisateurs d'observer facilement des fluctuations complexes dans le domaine des fréquences.
Multimètre
Le multimètre intégré a un affichage de 5 000 comptes et peut mesurer la tension et le courant CA/CC.
Alimentation électrique
L'alimentation électrique intégrée dispose de 2 voies de sortie et d'une tension de sortie maximale de 20 V. Les connexions pour l'alimentation électrique se trouvent à l'arrière de l'appareil.
Aperçu du modèle
Nous proposons plusieurs oscilloscopes dans la série MPO-2000, qui diffèrent par la bande passante, le temps de montée et le nombre de voies :| Modèle | MPO-2102B | MPO-2104B | MPO-2204P |
|---|---|---|---|
| Bande passante | 100 MHz | 100 MHz | 200 MHz |
| Temps de montée | 3,5 ns | 3,5 ns | 1,75 ns |
| Voies | 2 | 4 | 4 |
| Prix |
Spécifications
| Oscilloscope | |
| Profondeur de mémoire | 10 Mpts |
| Fréquence d'échantillonnage | 1 GS/a (divisé par le nombre de voies actives) |
| Taux de capture de la forme d'onde | 120 000 wfm/s |
| Résolution verticale | 8 bits |
| Échelle verticale | 1 mV/div - 10 V/div |
| Échelle horizontale | 1 ns/div - 100 s/div |
| Générateur de fonction | |
| Fréquence maximale | 25 MHz |
| Voies | 2 |
| Résolution verticale | 14 bits |
| Fréquence d'échantillonnage | 200 MSa/s |
| Résolution de la fréquence | 1 Hz |
| Fonctions intégrées | Sinus, carré, impulsion, rampe, bruit |
| Impédance de sortie | 50 Ω |
| Analyseur de spectre | |
| Bande passante | 1 kHz - 500 MHz |
| RBW | 1 Hz - 500 kHz |
| DANL | - 90 dBm/Hz |
| Générateur suiveur | Non |
| Multimètre | |
| Résolution de l'écran | 5000 comptes |
| Tension CA max. | 700 V |
| Tension CC max. | 1 000 V |
| Courant CA max. | 10 A |
| Courant CC max. | 10 A |
| Résistance max. | 5 MΩ |
| Température | -50 - 1 000 ℃ |
| Autres fonctions | Diode, continuité |
| True-RMS (valeur efficace vraie) | Non |
| Enregistrement des données | Non |
| Alimentation électrique | |
| Sorties | 2 |
| Gamme de tension | 1 - 20 V |
| Gamme de courant | 0,25 - 1 A |
| Ondulation | 50 mV |
| Interfaces | Hôte USB, dispositif USB, LAN, RJ-45, serveur Web, Go-NoGo BNC |
| Écran | TFT LCD 8" (800 x 480) |
| Dimensions | 384 x 208 x 127,3 mm |
| Poids | 3 kg |
Accessoires
Le MPO-2204P de GW Instek est fourni avec :- Câble d'alimentation
- 4x Sondes passive de 200 MHz
- x2 Câbles BNC - BNC
- x1 Cordon de mesure à pince crocodile
- x1 Cordon de mesure à fiche banane
- Déclaration d'étalonnage traçable
Avantages et inconvénients
- Prend en charge les scripts Python sans nécessiter de PC externe
- Oscilloscope multifonctionnel 5-en-1
Téléchargements
| GW Instek MPO-2000 brochure |  (5.87 MB) | Télécharger |
| GW Instek MPO-2000 user manual | (8.92 MB) | Télécharger |
| GW Instek MPO-2000 programming manual | (3.98 MB) | Télécharger |
| DTC sample | (126.04 KB) | Télécharger |
