2799 2 799,00 € Hors TVA
Livraison gratuite
Chargement
  •
Numéro de produit: ELE005732

Soyez le premier à commenter ce produit

Détails

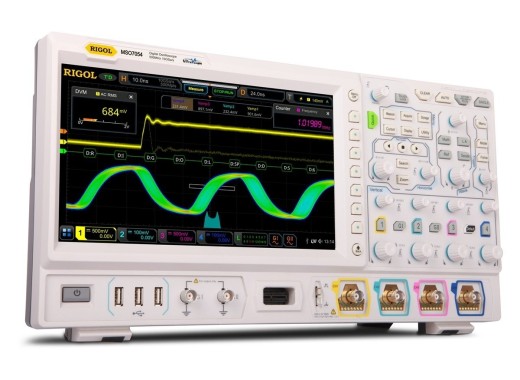

Le MSO7014 de Rigol est un oscilloscope avec 4 canaux et la version avec 100MHz de la série MSO7000 de Rigol. La série MSO7000 présente les mêmes spécifications que la série DS7000, sauf que les oscilloscopes MSO7000 sont des « oscilloscopes à signaux mixtes », ce qui signifie qu'ils prennent en charge les canaux analogiques ainsi que les canaux numériques. Avec l'analyseur logique RPL2316, il est possible d'étendre ces oscilloscopes avec 16 canaux numériques avec une fréquence d'échantillonnage allant jusqu'à 1,25 GSa/s. Le RPL2316 est livré en standard avec les modèles MSO7000. La série offre un excellent rapport qualité-prix. Les oscilloscopes disposent d'un grand écran couleur, d'une mémoire profonde et d'un taux de capture élevé. Ils disposent également d'un compteur de fréquence à 6 chiffres et peuvent effectuer une FFT améliorée par rapport à la série DS4000 de Rigol. Ces oscilloscopes sont également capables d'afficher 4 fonctions sur l'écran en même temps et ils ont de nombreuses fonctions. En outre, cette série peut être connectée à des périphériques via divers connecteurs.

Connexions

Les oscilloscopes peuvent être connectés à un ordinateur par USB et LAN pour faire fonctionner l'oscilloscope ou pour lire les données avec le logiciel fourni. En outre, l'oscilloscope peut être programmé de manière extensive et LabView est pris en charge. L'oscilloscope peut aussi être connecté à un moniteur via VGA.

Mesures

Les oscilloscopes offrent des possibilités étendues de mesure et d'analyse. Un grand nombre de cadres avec des données peuvent être stockés pour une analyse approfondie. En outre, les oscilloscopes ont un bruit très faible, ce qui permet de réaliser des mesures sur de très petits signaux. Grâce à diverses options de déclenchement, de nombreux signaux peuvent être facilement visualisés. Grâce à la gradation d'intensité intégrée, divers problèmes peuvent être affichés en signaux.

Spécifications

Bande passante 100 MHz
Temps de montée ≤3.5 ps
Fréquence d'échantillonnage 1 canal : 10 GSa/s 2 canaux : 5 GSa/s 4 canaux : 2,5 GSa/s
Mémoire Max. 140 Mpts (En option jusqu'à 250 et 500 Mpts)
Impédance d'entrée 1 MΩ
Échelle horizontale 5 ns/div - 1000 s/div
Résolution verticale 1 mV/div - 10 V/div
Convertisseur CA/CC Résolution de 8 bits
Tension maximale 300 VRMS, CAT I
Taux de capture de la forme d'onde ≥600 000 wfm/s
Connexions 2.0 USB (x2 Hôte/dispositif), LAN, HDMI
Écran 10,1" TFT, 1024 x 600 pixels
Poids (sans boîte) ~4 kg
Dimensions 410 x 135 x 224 mm (L x L x H)

Pour plus d'informations, la fiche technique de cette série peut être consultée en bas de page.

Accessoires

Tous les oscilloscopes de la série MSO7000 sont fournis avec :

  • Sonde d'analyse logique RPL2316
  • Guide démarrage rapide
  • Certificat d'étalonnage
  • Couvercle avant (DS7000-FPC)
  • Câble d'alimentation
  • Sondes, 1 par canal, 500 MHz (RP3500A)
  • Câble USB

Avantages et inconvénients

  • Fréquence d'échantillonnage élevé
  • Ensemble d'options gratuit
  • Sonde d'analyse logique incluse
