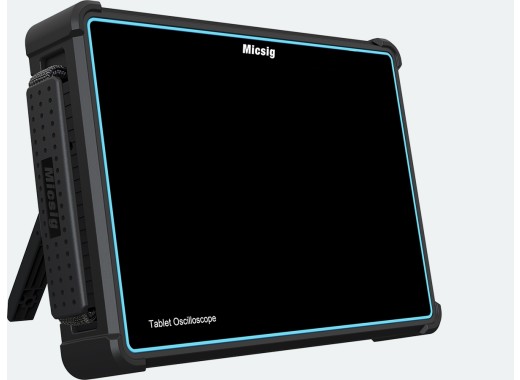

Oscilloscope TO2004 de Micsig
Détails
L'oscilloscope TO2004 de Micsig est un oscilloscope numérique avec 4 canaux de 200 MHz et un écran tactile complet. Un double CAN permettant des fréquences d'échantillonnage élevés, des propriétés semblables à celles d'un ordinateur tablette, une coque de protection en TPU+ABS et une batterie de 7 500 mAh en font un oscilloscope puissant, idéal pour une utilisation à la maison comme sur la route. En outre, cet oscilloscope dispose d'une mémoire ultra profonde de 220 Mpts, d'un décodage/analyse de bus série et d'un taux de capture de formes d'onde élevé de 300 000 wfm/s.
Le TO2004 de Micsig dispose de 31 programmes de mesure automatiques intégrés et d'une grande mémoire interne de 32 GB. L'oscilloscope est aussi doté d'un grand écran tactile TFT de 10 pouces avec une gradation de l'intensité à 256 niveaux et un affichage de la température de couleur. Ces caractéristiques montrent des signaux plus fréquents avec respectivement plus de luminosité ou une couleur différente. Le logiciel fonctionne sur un système Android puissant et fonctionne essentiellement de la même manière qu'une tablette. Par exemple, vous pouvez vous connecter à Internet via le wifi pour envoyer des données, utiliser la télécommande iOS/Android ou prendre des photos/vidéos. L'oscilloscope dispose également d'une connexion HDMI qui permet de le connecter, par exemple, à un vidéoprojecteur pour une démonstration en direct. Il est également possible de contrôler l'oscilloscope par télécommande.
Aperçu du modèle
| Modèle | TO1004 | TO2002 | TO2004 | TO3004 |
|---|---|---|---|---|
| Bande passante | 100 MHz | 200 MHz | 200 MHz | 300 MHz |
| Canaux | 4 | 2 | 4 | 4 |
| Temps de montée | ≤ 3.5 ns | ≤ 1.75 ns | ≤ 1.75 ns | ≤ 1.16 ns |
| Profondeur de mémoire | 110 Mpts (divisé par le nombre de canaux actifs) |
110 Mpts (divisé par le nombre de canaux actifs) |
220 Mpts (canal simple) 110 Mpts (tous les canaux) |
220 Mpts (canal simple) 110 Mpts (tous les canaux) |
| Fréquence d'échantillonnage | 1 GSa/S (divisé par le nombre de canaux actifs) |
1 GSa/S (divisé par le nombre de canaux actifs) |
2 GSa/S (canal simple) 1 GSa/S (tous les canaux) |
2 GSa/S (canal simple) 1 GSa/S (tous les canaux) |
| Taux de capture de la forme d'onde | 78.000 wfm/s | 78.000 wfm/s | 300.000 wfm/s | 300.000 wfm/s |
| Impédance d'entrée | 1 MΩ | 1 MΩ | 1 MΩ / 50 Ω | 1 MΩ / 50 Ω |
| Prix |
Spécifications
| Échelle verticale | 1 mV/div - 10 V/div |
| Échelle horizontale | 1 ns/div - 1 ks/div |
| Filtre de bande passante | 20 MHz, passe haute/ passe basse (jusqu’à 30 kHz) |
| Interfaces | Hôte USB, USB-C, LAN, Wifi, Sortie déclencheur, mise à la terre |
| Options de décodage | IIC, SPI, UART/RS232, CAN, LIN |
| Écran | Écran tactile TFT LCD de 10,1" (1200x800) |
| Pile | 7,4 V, 7 500 mAh |
| Taux de réduction du bruit Eleshop | ★ ★ |
| Dimensions | 265 x 192 x 50 mm |
| Poids | 1,9 kg |
Accessoires
L'oscilloscope TO2004 de Micsig est livré avec les accessoires suivants :
- x4 sondes
- Batterie pour l'oscilloscope
- Câble d'alimentation
- Sangle de transport
- Protection d'écran
Avantages et inconvénients
- Profondeur de mémoire et fréquence d'échantillonnage relativement élevés en mode tous canaux grâce au double CAN
Téléchargements
| Micsic TO series datasheet |  (1.89 MB) | Télécharger |
| Micsig TO series user manual | (13.26 MB) | Télécharger |
