Oscilloscope GDS-3502 de GW Instek
Détails

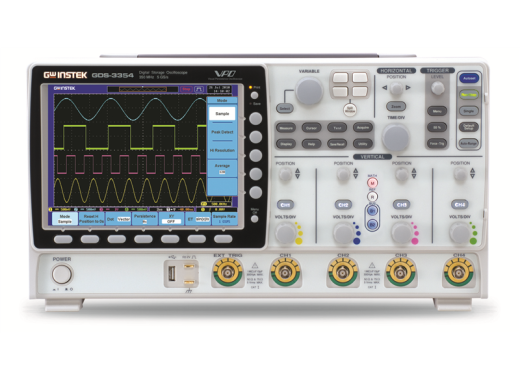

Remarque : le produit présenté dans l'image est le modèle 3504 à quatre canaux.
Le GDS-3502 de GW Instek est un oscilloscope à deux canaux de 500 MHz avec un taux d'échantillonnage de 4 GSa/s. Il est doté d'un grand écran et de la technologie VPO (Visual Persistence Oscilloscope), qui permet un affichage clair et détaillé des signaux. La fonction unique d'écran partagé permet à chaque canal d'entrée d'être contrôlé et visualisé indépendamment avec ses propres réglages et son propre affichage de la forme d'onde.
Avec les oscilloscopes de la série GDS-3000, l'impédance d'entrée peut également être modifiée à 50 Ω, 70 & ou 1 MΩ. Cependant, la bande passante est 70 Ω, l'impédance est limitée à 150 MHz.
Connectivité
Les oscilloscopes de la série GDS-3000 sont dotés d'un port USB à l'avant et à l'arrière pour garantir un accès facile aux données stockées. La sortie vidéo SVGA intégrée permet de transmettre les images affichées à un moniteur ou à un projecteur externe. En outre, les oscilloscopes disposent d'interfaces RS-232 et LAN. Il est également possible d'imprimer les données directement sur des imprimantes prenant en charge PictBridge.
Aperçu du modèle
Les modèles 3502 et 3504 ne diffèrent que par le nombre de canaux.
| Modèle | GDS-3502 | GDS-3504 |
|---|---|---|
| Canaux | 2 | 4 |
| Prix |
Spécifications
| Bande passante analogique | 500 MHz |
| Profondeur de mémoire | 25 kpts par canal |
| Fréquence d'échantillonnage | 4 GSa/s |
| Taux de capture de la forme d'onde | jusqu’à 3 500 wfm/s |
| Résolution verticale | 2 mV/div - 5 V/div |
| Échelle horizontale | 1 ns/div - 100 s/div |
| Interfaces | USB, RS-232, LAN, Go-No Go, déclenchement, calibrage |
| Temps d'exécution | 700 ps |
| Convertisseur CA/CC | Résolution de 8 bits |
| Impédance d'entrée | 50 Ω, 75 Ω, 1 MΩ |
| Tension maximale | 300 V RMS, CAT I |
| Écran | 8" TFT, 800 x 600 px |
| Dimensions | 400 x 200 x 130 mm |
| Poids | 4 kg |
Accessoires
Tous les oscilloscopes de la série GDS-3000E sont livrés avec :
- Câble d'alimentation
- Sondes, 1 par canal, 150/250/350/500 MHz selon le modèle
- Déclaration d'étalonnage traçable
Le logiciel et les pilotes pour PC peuvent être téléchargés gratuitement à partir du site Web de GW Instek.
Téléchargements
| GDS-3000 series manual |  (6.06 MB) | Télécharger |
| GDS-3000 series datasheet | (7.82 MB) | Télécharger |
| DTC sample | (126.04 KB) | Télécharger |
