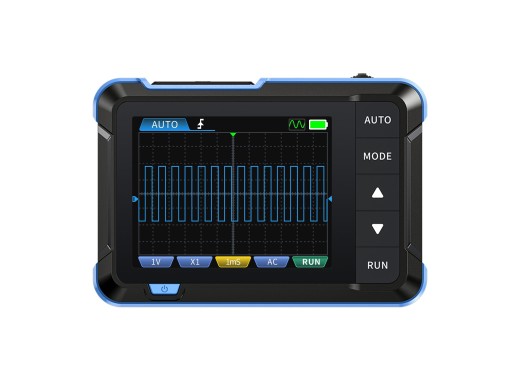

L'oscilloscope portable Fnirsi DSO153 est la version améliorée de l'oscilloscope DSO152, qui comprend également un générateur de fonctions.
L'oscilloscope dispose d'une voie, d'une bande passante de 1 MHz et d'une fréquence d'échantillonnage de 5 MS/s.
Il peut mesurer une gamme de tension allant jusqu'à 800 Vpp avec la sonde incluse.
Le générateur de fonctions dispose d'une seul voie, d'une plage de fréquence réglable de 0 à 10 kHz et d'une amplitude réglable de 0,1 à 3,3 V.
Le générateur de fonctions peut également produire 14 formes d'ondes différentes, dont des ondes sinusoïdales, rectangulaires et en dents de scie.
L'oscilloscope peut être connecté via MCX pour l'entrée du signal ou via BNC en utilisant l'adaptateur fourni.
Le DSO153 dispose également d'un écran LCD HD de 2,8 pouces.
Enfin, le DSO153 dispose d'une batterie de 1000 mAh, permettant jusqu'à 4 heures d'utilisation sur une seule charge.
Spécifications
Oscilloscope
| Bande passante | 1 MHz |
| Voies | 1 |
| Fréquence d'échantillonnage | 5 MS/s |
| Échelle verticale | 10 mV/div - 20 V/div |
| Échelle horizontale | 500 ns/div - 20 s/div |
| Écran | 2,8" LCD (320 x 240) |
| Batterie | Jusqu'à 4 heures |
| Dimensions | 99 x 68,3 x 19,5 mm |
| Poids | 100 g |
Générateur de fonction
| Bande passante | 0 - 10 kHz |
| Voies | 1 |
| Fréquence d'échantillonnage | 5 MS/s |
| Résolution de la fréquence | 0 - 10 kHz |
| Gamme d'amplitude | 0,1 - 3,3 V |
| Fonctions intégrées | Sinus, rectangulaire, dent de scie, demi, plein, pas, anti-pas, bruit, montée exponentielle, descente exponentielle, CC, multi-audio, impulsion de descente, Lorentz |
Accessoires
- x1 sonde à pince crocodile
- x1 câble de charge USB-C
- x1 cordon porte-clés
- x1 sonde haute tension P6100 (100 MHz, x1/x10)
- x1 adaptateur BNC femelle vers MCX mâle
Téléchargements
(602 KB)
