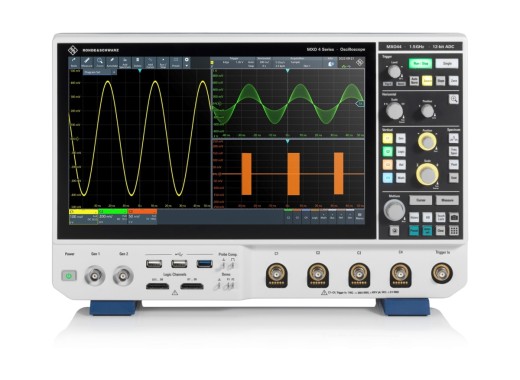

Ensemble Rohde & Schwarz MXO44-PRO
Détails
La série d'oscilloscopes MXO44 offre un taux de capture de formes d'onde extrêmement élevé de 4,5 millions de formes d'onde/s. Cette fonctionnalité, associée au convertisseur analogique-numérique 12 bits (18 bits en mode HD), garantit une meilleure observation de nombreux événements mineurs et peu fréquents par rapport à de nombreux autres oscilloscopes. De plus, cette série dispose d'une profondeur de mémoire de 400 millions de points, ce qui permet d'enregistrer pendant de longues périodes. De plus, ces oscilloscopes sont également dotés d'une fonction FFT avec une fréquence d'acquisition du spectre de 45 000 FFT/s et d'une fonction de déclenchement hautement sensible avec une faible bruit de fond de déclenchement. La série MXO44 est équipée d'un écran tactile capacitif Full HD de 13,3 pouces avec une interface utilisateur intuitive qui comprend, par exemple, un menu de recherche de fonctions et un accès à distance via LAN. En outre, la série MXO44 est dotée d'un support VESA qui permet de monter les oscilloscopes.
MXO4-PRO
Cet ensemble comprend les éléments suivants :
- Oscilloscope MXO44-242
- Option bande passante de 500 MHz - MXO4-B245
- Bus série basse vitesse - MXO4-K510
- Protocoles automobiles - MXO4-K520
- Bus Ethernet automobile - MXO4-K560
- Analyse de puissance - MXO4-K31
- Analyse de la réponse en fréquence - MXO4-K36
- Protocoles MIPI basse vitesse - MXO4-K550
- Protocoles aérospatiaux - MXO4-K530
- Générateur B6 ARB
Aperçu du pack
Spécifications
| Voies | 4 |
| Fréquence d'échantillonnage | 5 GS/s (2 voies, 2,5 GS/s pour 4 voies) |
| Taux de capture de forme d'onde | 4 500 000 wfm/s |
| Résolution verticale | 12 bits (18 bits en mode HD) |
| Échelle verticale | 0,5 mV/div - 1 V/div |
| Échelle horizontale | 200 ps/div - 10000 s/div |
| Interfaces | Hôte USB, dispositif USB, LAN, HDMI |
| Écran | 13,3" TFT LCD (1920x1080, écran tactile) |
| Dimensions | 414 × 279 × 162 |
| Poids | 6 kg |
Options
De nombreuses options sont disponibles pour ce produit. Veuillez consulter la fiche technique pour une liste de toutes les optionsAccessoires
La série MXO44 est livrée par défaut avec :
- x4 Sondes passives
- Cordon d'alimentation
Téléchargements
| MXO44 series datasheet |  (374.67 KB) | Télécharger |
| MXO4 series user manual | (28.31 MB) | Télécharger |
