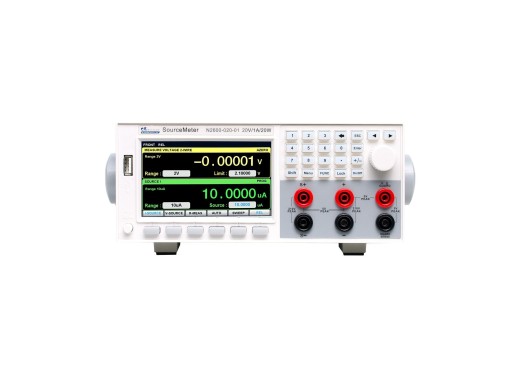

Unité de mesure de la source NGI N2600-200-01
Détails
La NGI N2600-200-01 est une unité de mesure de source (SMU) à 4 quadrants qui peut gérer jusqu'à 20 W. L’appareil peut mesurer une tension max de 200 V et un courant max de 1 A. L'architecture à 4 quadrants de la N2600-200-01 lui permet de fournir des tensions et des courants positifs et négatifs, en jouant le rôle de source ou de puits dans les deux polarités. Elle prend également en charge les mesures de résistance à 2, 4 et 6 fils, ainsi que les mesures de tension et de courant. La N2600-200-01 peut prendre jusqu'à 100 000 échantillons par seconde et a un temps de réponse rapide aux transitoires de moins de <30µs, ce qui permet d'enregistrer avec précision les variations rapides de tension ou de courant. La SMU dispose également d'une protection réglable de la tension, du courant et de la puissance (OVP, OCP, OPP) ainsi que d'une protection de la température (OTP). Avec une résolution d'affichage de 6,5 chiffres, la SMU offre une grande précision et des résolutions de sortie allant jusqu'à 1µV/10pA. En outre, la SMU dispose d'un écran LCD de 4,3 pouces et peut être contrôlée à distance via les connexions LAN ou RS232.
Aperçu du modèle
| Modèles | N2600-020-01 | N2600-200-01 | N2610-100-03 | N2600-1000-01 |
|---|---|---|---|---|
| Tension max. | 20 V | 200 V | 100 V | 1 000 V |
| Courant max. | 1 A | 1 A | 3 A | 1 A |
| Puissance max. | 20 W | 20 W | 100 W | 20 W |
| Précision de tension | 0,02 %+100 μV - 0,02 %+2 mV | 0,02 %+100 μV - 0,02 %+20 mV | 0,02 %+600 μV - 0,02 %+12 mV | 0,02 %+600 μV - 0,02 %+100 mV |
| Précision de courant | 0,02 %+600 pA - 0,05 %+500 μA | 0,02 %+600 pA - 0,05 %+500 μA | 0,033 %+2 nA - 0,089 %+5,9 mA | 0,035 %+600 pA - 0,2 %+600 μA |
| Supporte le mode impulsion | Non | Non | Oui | Non |
| Prix |
Spécifications
| Résolution en tension | 1 µV - 1 mV |
| Résolution en courant | 10 pA - 10 µA |
| Protection | OPP, OCP, OVP, OTP |
| Interfaces | LAN, RS232 |
| Écran | 5" TFT |
| Dimensions | 214 x 366 x 88 mm |
| Poids | 3 kg |
Accessoires
La N2600-200-01 est livrée avec :
- Câble d'alimentation
Avantages et inconvénients
- Haute précision
