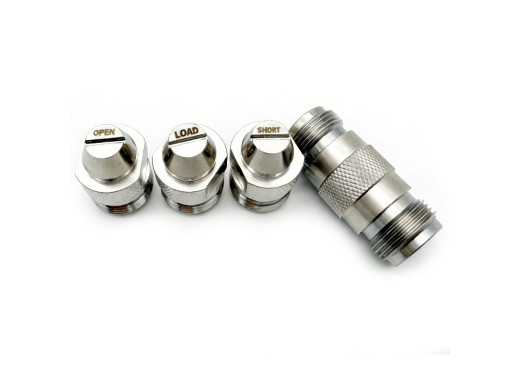

N kit d'étalonnage femelle
Détails
Le HG159 est un ensemble d'étalonnage femelle de précision de type N destiné aux applications d'étalonnage de VNA. Le set contient tous les standards de calibration essentiels, tels qu'une terminaison de charge 50Ω avec des caractéristiques d'impédance calibrées, un standard de circuit ouvert, un standard de court-circuit, et des adaptateurs de passage pour les mesures à deux ports. Eleshop propose également une version mâle de cet ensemble.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Caractéristiques techniques
| Type de connecteur | Type N femelle (50 Ω) |
| Gamme de fréquences | CC à 3 GHz |
| Charge | |
| Impédance (Z) | 50 Ω |
| Perte de retour (3 GHz) | ≥ 30 dB |
| Court | |
| Impédance (Z) | 50 Ω |
| Retard | 7,21 ps |
| Traversant | |
| Impédance (Z) | 50 Ω |
| Retard | 70,2 ps |
| Perte | 5,12 GΩ/s (0,031 dB GHz) |
| Ouvert | |
| Impédance (Z) | 50 Ω |
| Retard | 26,78 ps |
| Perte (primaire) | 6,39 GΩ/s (0,008 dB GHz) |
| Perte (secondaire) | 10,3 GΩ/s (0,048 dB GHz) |
Accessoires
Le kit d'étalonnage de type N femelle est livré par défaut avec
- 1x N-type femelle standard court
- 1x N-type femelle standard ouvert
- 1x N-type femelle 50Ω charge
- 1x adaptateur N-femelle à N-femelle à travers l'adaptateur
Téléchargements
| N female calibration set datasheet |  (118.05 KB) | Télécharger |
