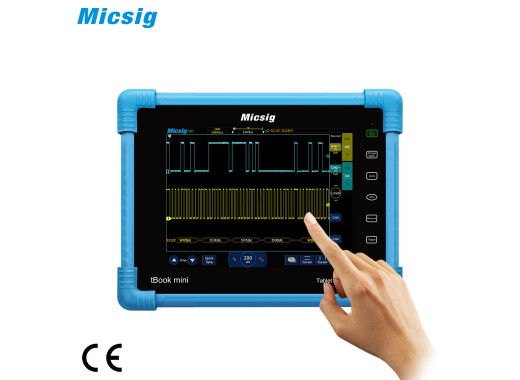

Si vous ne voulez pas d'un grand oscilloscope autonome, cet oscilloscope compact à tablette à 4 canaux de Micsig est la parfaite alternative. Avec une bande passante de 100 MHz, une profondeur de mémoire de 28 Mpts et une fréquence d'échantillonnage de 1 GSa/S, cet oscilloscope est certainement à la hauteur de l'oscilloscope autonome moyen. La vitesse d'enregistrement élevée permet de capturer facilement un plus grand nombre de formes d'onde de signal et le faible bruit garantit une mesure très précise de ces formes d'onde.
En outre, cet oscilloscope dispose de 31 programmes de mesure automatiques intégrés et d'un large éventail d'interfaces.
Le TO1104 est doté d'un écran tactile LCD de 8 pouces pour une utilisation facile.
Une fonction d'affichage spéciale permet de visualiser la probabilité du signal.
Cette fonction augmente la clarté du signal dans les endroits où le signal se produit le plus fréquemment et l'atténue dans les endroits où le signal se produit le moins fréquemment. De plus, l'écran dispose d'une fonction multi-touch permettant, par exemple, de faire une capture d'écran rapidement en faisant glisser quatre doigts vers le bas. La mémoire interne de 8 GB peut être utilisée pour stocker localement des captures d'écran et des formes d'onde.
Cet oscilloscope est la version « Plus ». Cela signifie que l’oscilloscope est assorti des options suivantes, qui sont gratuites :
Bande passante | 100 MHz |
Canaux | 4 |
Fréquence d'échantillonnage | 1 GSa/s |
Profondeur de mémoire | 28 Mpts |
Bruit | ≤1 mV |
Fonctions de déclenchement | Front, Impulsion, Logique, Temps mort, PW noir, Pente, Front N, Vidéo |
Taux de capture de la forme maximale | 80 000 wfm/s |
Limitations de la bande passante | 20 MHz, passe haute, passe basse |
Interfaces | Wifi, LAN, HDMI, hôte USB, dispositif USB, GND, alimentation CC, Sortie déclencheur |
Mémoire interne | 8 GB |
Écran | TFT LCD 8" (800 x 600) |
Dimensions | 250 x 210 x 55 mm |
Pile | 8 000 mAh Li-ion (Durée de vie : 5 heures) |
