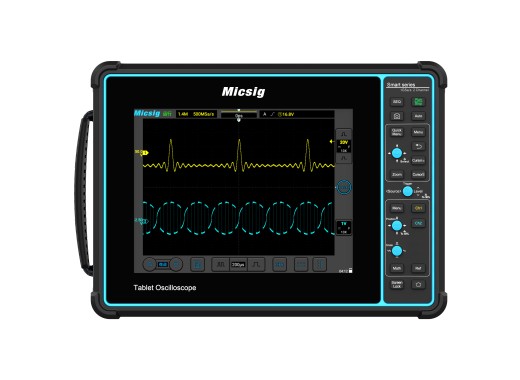

Oscilloscope Micsig STO2002
Détails
Le Micsig STO2002 est le modèle à 2 voies de 200 MHz de la série STO, avec un taux de mise à jour de forme d'onde élevé de 130 000 wfms/s. Il dispose de 31 programmes de mesure automatiques intégrés et d'une grande mémoire interne de 32 Go. Le système de déclenchement, de décodage et d'analyse du bus série est capable d'afficher ces formes d'onde et diverses autres données en même temps.
En outre, l'oscilloscope peut être utilisé dans 3 modes de fonctionnement : Fonctionnement entièrement tactile, panneau de commande à boutons physiques et un mélange des deux. La batterie Li-ion de 7 500 mAh intégrée combinée à la coque de protection souple TPU+ABS font de cet oscilloscope un outil idéal pour une utilisation à la fois à la maison et en déplacement.
Le STO2002 est doté d'un grand écran tactile TFT de 8 pouces avec une gradation de l'intensité lumineuse de 256 niveaux et un affichage de la température des couleurs chaudes/froides. Le logiciel fonctionne sur un système Android puissant et fonctionne essentiellement de la même manière qu'une tablette. Vous pouvez, par exemple, vous connecter à Internet via le wifi pour envoyer des données, prendre des photos/vidéos et contrôler l'appareil à distance via un PC ou un smartphone.
Aperçu du modèle
Les modèles de la série STO se distinguent par leur bande passante, le nombre de voies et le temps de montée :| Modèle | STO1004 | STO2002 |
|---|---|---|
| Bande passante | 100 MHz | 200 MHz |
| Voies | 4 | 2 |
| Temps de montée | ≤3,5 ns | ≤1,75 ns |
| Prix |
Spécifications
| Profondeur de mémoire | 70 Mpts (divisé par le nombre de voies actives) |
| Fréquence d'échantillonnage | 1 GS/s (divisé par le nombre de voies actives) |
| Taux de capture de la forme d'onde | 130 000 wfm/s |
| Résolution verticale | 8 bits |
| Échelle verticale | 1 mV/div - 10 V/div |
| Échelle horizontale | 2 ns/div - 1 ks/div |
| Interfaces | Wifi, hôte USB 3.0/2.0, USB-C, mise à la terre, HDMI, sortie déclencheur |
| Options de décodage | UART, CAN, LIN, SPI, I²C |
| Écran | LCD TFT de 8" (800x600) |
| Taux de réduction du bruit Eleshop | ★ ★ ★ ★ |
| Dimensions | 265 x 192 x 50 mm |
| Poids | 1,9 kg |
Options de déclenchement et de décodage ARINC-429 (logiciel)
| Option de déclenchement et de décodage ARINC-429 (logiciel) | STO-ARINC-429 | |
| Option de déclenchement et de décodage MIL-STD-1553B (logiciel) | STO-MIL-STD-1553B |
Accessoires
Le STO2002 de Micsig est livré avec les accessoires suivants :
- x2 sondes passives
- Batterie Li-ion de 7 500 mAh intégrée
- Câble d'alimentation avec adaptateur
Avantages et inconvénients
- Contrôle par touches et boutons
- Jusqu'à 5 heures d'autonomie de la batterie
Téléchargements
| Micsig STO series user manual |  (8.14 MB) | Télécharger |
| Micsig STO series datasheet | (2.37 MB) | Télécharger |
