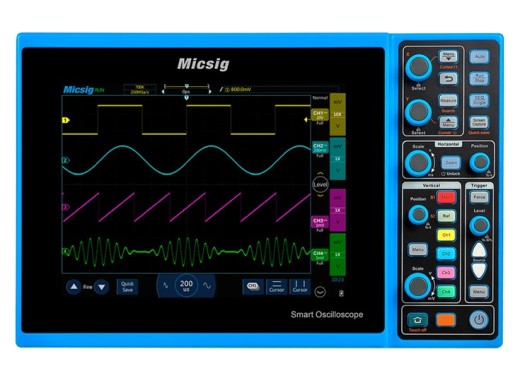

Oscilloscope numérique Micsig STO1152C Plus
Détails
L'oscilloscope STO1152C Plus de Micsig est un oscilloscope numérique avec 2 canaux appartenant à la série des oscilloscopes intelligents. L'oscilloscope capture les signaux en temps réel et observe les détails des signaux répétés. Le Micsig STO1152C a un taux de capture de 80,000 wfm/s. Grâce au taux de capture élevé, un plus grand nombre de formes d'onde de signaux peut facilement être généré et le faible bruit garantit une mesure très précise de ces formes d'onde.
L'oscilloscope dispose d'un écran couleur TFT particulièrement grand. Cet écran est très clair et très facile à lire. Les courbes du signal, l'affichage FFT et d'autres fonctions peuvent être affichés en même temps. L'écran dispose également d'une fonction permettant d'afficher la probabilité du signal. Cette fonction garantit que la luminosité du signal augmente dans les endroits où ce signal se produit plus souvent et est rendue moins lumineuse dans les endroits où il se produit moins souvent.
Les signaux peuvent être stockés sur la mémoire interne de 8 giga-octet. Il est possible de revenir en arrière et de zoomer pour voir les signaux en détail.
L'oscilloscope peut être utilisé à l'aide de l'écran tactile et de divers boutons. L'oscilloscope peut également être utilisé avec une souris. Il peut s'agir d'une souris sans fil ou d'une souris filaire. La série STO1000C dispose également d'une télécommande APP, avec laquelle l'oscilloscope peut être contrôlé à distance.
L'oscilloscope STO1152C Plus de Micsig dispose également de 31 programmes de mesure automatiques intégrés et de nombreuses interfaces différentes. Le logiciel fonctionne sur un système Android puissant et fonctionne essentiellement de la même manière qu'une tablette. Par exemple, vous pouvez vous connecter à Internet via le wifi pour envoyer des données ou prendre des photos et des vidéos. L'oscilloscope dispose également d'une connexion HDMI qui permet de le connecter, par exemple, à un vidéoprojecteur pour une démonstration en direct.
Version Plus
Cet oscilloscope est la version « Plus ». Cela signifie que l’oscilloscope est livrée avec les options suivantes, qui sont gratuites :
- Connecteur HDMI
- Pile lithium de 7,4 V/8000 mAh
- Décodage du bus série (UART, I2C, SPI, CAN, LIN)
- Sangle de transport
- Film de protection d'écran
Cette oscilloscope peut également être étendue avec des options de décodage 1553B et 429. Pour cette option vous pouvez nous contacter, prix sur demande.
Aperçu du modèle
Les différences entre les modèles sont le nombre des canaux et la bande passante.
| Modèle | STO1104C Plus | STO1152C Plus |
|---|---|---|
| Canaux | 4 | 2 |
| Bande passante | 100 MHz | 150 MHz |
| Prix |
Spécifications
| Canaux | 2 | Bande passante | 150 MHz | Fréquence d'échantillonnage | 1 GSa/s | Profondeur de mémoire | 28 Mpts | Taux de capture | 80,000 wfm/s | Facteur d’échelle verticale | 500 uV/div ~ 5 V/div (1 MΩ entrée, 500 uV/div bande passante 20 MHz) | Champ de temps | 2 ns/div ~ 1 ks/div | Bruit | ≤ 1 mV | Type de décodage | UART, I2C, SPI, CAN, LIN | Écran | Écran tactile multipoint TFT LED 8", 24 bits | Mémoire interne | 8 GB | Interfaces | Wi-Fi, LAN, HDMI, hôte USB, dispositif USB, alimentation électrique CC | Dimensions | 280 x 180 x 50 mm | Poids | 1425 grammes |
Accessoires
L'oscilloscope numérique Micsig STO1152C Plus est livré avec les accessoires suivants :
- x2 sondes
- Batterie dans l'oscilloscope
- 3x bouchons BNC
- Câble d'alimentation
- Protection d'écran
- Certificat d'étalonnage
- Mode d'emploi
