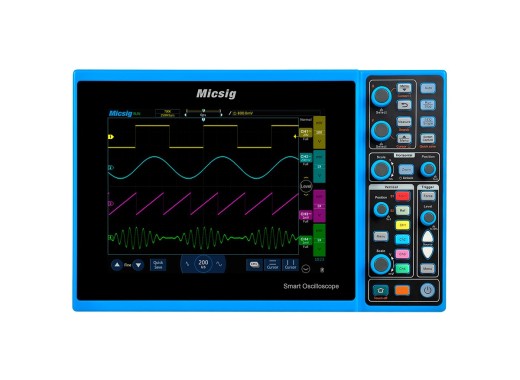

Oscilloscope numérique Micsig STO1104E Plus
Détails
Ce produit est remplacé par le plus récent Micsig STO1004 digital oscilloscope.
L'oscilloscope STO1104E Plus de Micsig est un oscilloscope numérique à 4 canaux appartenant à la série Micsig tBook. L'oscilloscope capture les signaux en temps réel et, grâce à la rémanence, il est possible de voir les détails des signaux répétés. Grâce au taux de capture élevé de cet oscilloscope, il est possible de capturer facilement un plus grand nombre de formes d'ondes de signaux et le faible bruit assure une représentation très précise de ces formes d'ondes.
L'oscilloscope possède un écran couleur TFT particulièrement grand. Cet écran est très clair et très facile à lire. Les courbes de signaux, l'affichage FFT et d'autres fonctions peuvent être affichés en même temps. L'écran dispose également d'une fonction permettant d'afficher la probabilité du signal. Grâce à cette fonction, la luminosité du signal augmente aux endroits où ce signal se produit plus souvent et diminue aux endroits où il se produit moins souvent.
Les signaux peuvent être stockés sur la mémoire interne de 8 Go. Il est possible de regarder en arrière et de zoomer pour voir les signaux en détail.
L'oscilloscope peut être commandé à l'aide de l'écran tactile et de divers boutons. L'oscilloscope peut également être utilisé avec une souris. Il peut s'agir d'une souris sans fil ou d'une souris filaire. La série STO1000E dispose également d'une télécommande APP, avec laquelle l'oscilloscope peut être commandé à distance.
L'oscilloscope STO1104E Plus de Micsig dispose également de 31 programmes de mesure automatiques intégrés et de nombreuses interfaces différentes. Le logiciel fonctionne sur un système Android puissant et fonctionne essentiellement de la même manière qu'une tablette. Par exemple, vous pouvez vous connecter à Internet via le WiFi pour envoyer des données, ou prendre des photos et des vidéos. Le scope dispose également d'une connexion HDMI afin de pouvoir le connecter par exemple à un beamer pour une démonstration en direct.
Version Plus
Cet oscilloscope concerne la version "Plus". Cela signifie que le scope est livré gratuitement avec les options suivantes :
- Connecteur HDMI
- Batterie au lithium 7,4V/8000 mAh
- Décodage de bus série (UART, I2C, SPI, CAN, LIN)
- Sangle de transport
- Film protecteur d'écran
Ce scope peut également être étendu avec une option de décodage 1553B et 429. Pour cette option vous pouvez nous contacter, prix sur demande.
Aperçu des modèles
La différence entre les modèles est le nombre de canaux et la bande passante.
| Modèle | STO1104E Plus | STO1152C Plus |
|---|---|---|
| Canaux | 4 | 2 |
| Bande passante | 100 MHz | 150 MHz |
| Prix |
Spécifications
| Canaux | 4 | Bande passante | 100 MHz | Taux d'échantillonnage | 1 GSa/S | Profondeur de mémoire | 70 Mpts | Taux de capture | 80.000 wfm/s | Facteur d'échelle verticale | 500 uV/div ~ 5V/div (entrée 1MΩ, bande passante 500 uV/div 20MHz) | Plage de base de temps | 2 ns/div ~ 1 ks/div | Bruit | ≤ 1mV | Type de décodage | UART, I2C, SPI, CAN, LIN | Affichage | 8" TFT LED écran tactile multipoint, 24 bit | Mémoire interne | 8 GB | Interfaces | Wi-Fi, LAN, HDMI, hôte USB, dispositif USB, alimentation CC | Dimensions | 280 x 180 x 50 mm | Poids | 1425 grammes |
Accessoires
L'oscilloscope numérique STO1104E Plus de Micsig est livré avec les accessoires suivants :
- 4x Sonde
- Pile dans l'appareil
- 5x Capuchons BNC
- Cordon d'alimentation
- Certificat d'étalonnage
- Manuel
Ce produit est remplacé par le plus récent Micsig STO1004 digital oscilloscope.
Avantages et inconvénients
- Écran tactile intégral
- Fonction zoom
Téléchargements
| Micsig STO series user manual |  (8.14 MB) | Télécharger |
