Sonde de courant Micsig RCP60XS CA
Détails

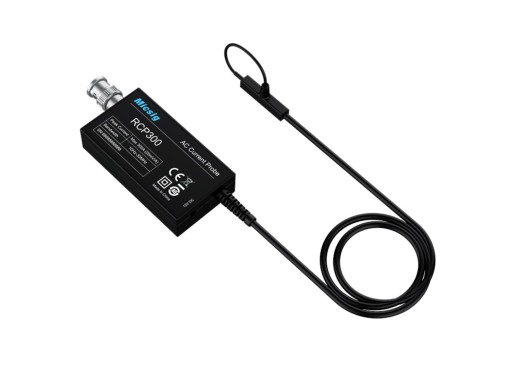

Attention : Le produit est identique à la RCP300 sur les photos.
La sonde de précision Rogowski RCP60XS de Micsig est conçue pour les ingénieurs qui ont besoin de mesures de courant précises et à haute fréquence dans des espaces compacts. Avec une plage de mesure allant jusqu'à 60 A crête et une bande passante de 85 Hz à 30 MHz, cette sonde est idéale pour les tests dynamiques, l'analyse des harmoniques et l'observation des comportements de commutation des MOSFETs et IGBTs.
Pour observer le comportement de commutation des MOSFET et des IGBT, la sonde peut être utilisée dans le cadre de tests à double impulsion pour mesurer les courants de broche des dispositifs fabriqués à partir de matériaux tels que le SiC et le GaN. La série RCP offre d'excellentes capacités de mesure à haute fréquence, ce qui la rend bien adaptée à la mesure du courant de drain (Id) des MOSFET. Il peut capturer avec précision des signaux à grande vitesse et des formes d'ondes de courant changeant rapidement, ce qui est essentiel pour l'analyse des composants harmoniques à haute fréquence.
Dotée d'une sensibilité de sortie de 100 mV/A (x10) et d'une bobine de Rogowski flexible et fine de 1,6 mm, la sonde se faufile facilement dans les environnements de circuits étroits et encombrés tels que les boîtiers TO-220 et TO-47. La sonde maintient un statisme constant de ±65 % sur l'ensemble de la plage de mesure. Grâce à la construction de la bobine de Rogowski, la sonde est exempte de saturation magnétique et d'effets d'hystérésis, ce qui permet d'obtenir des mesures stables et précises, même pour des courants variant très rapidement. En outre, il garantit un déphasage minimal, avec une différence de phase inférieure à 0,8°, ce qui le rend idéal pour les analyses sensibles de l'électronique de puissance. Le RCP60XS dispose d'une interface BNC universelle pour une compatibilité directe avec les oscilloscopes, et sa conception légère le rend adapté aux mesures sur le terrain.
Aperçu des modèles
| Modèle | RCP60XS | RCP120XS | RCP300XS | RCP600XS | RCP1200XS | RCP3000XS | RCP6000XS | RCP12000XS |
|---|---|---|---|---|---|---|---|---|
| Bande passante | 85 Hz - 30 MHz | 34 Hz - 30 MHz | 10 Hz - 30 MHz | 10 Hz - 30 MHz | 12 Hz - 30 MHz | 3 Hz - 30 MHz | 2 Hz - 30 MHz | 2 Hz - 30 MHz |
| Courant de crête | 60 Apk | 120 Apk | 300 Apk | 600 Apk | 1 200 Apk | 3 000 Apk | 6 000 Apk | 12 000 Apk |
| Sensibilité de sortie | 100 mV/A (x10) | 50 mV/A (x20) | 20 mV/A (x50) | 10 mV/A (x100) | 5 mV/A (x200) | 2 mV/A (x500) | 1 mV/A (x1 000) | 0,5 mV/A (x2 000) |
| Bruit | <20 mVpp | <20 mVpp | <18 mVpp | <12 mVpp | <5 mVpp | <5 mVpp | <5 mVpp | <6 mVpp |
| Prix |
Spécifications
| Précision | 2 % |
| Alimentation électrique | 12 V CC |
| Interface | BNC |
| Diamètre de la section transversale de la bobine | 1,6 mm |
| Diamètre intérieur de la bobine | 25 mm |
| Longueur du câble | 1,5 m |
| Dimensions de l'intégrateur | 70 x 40 x 17 mm |
Accessoires
La sonde de courant alternatif RCP60XS est livrée avec :
- x1 Alimentation électrique
- x1 Câble de sortie BNC
- x1 Certificat d'étalonnage
- x1 Mallette de transport
Avantages et inconvénients
- Pas d'hystérésis
- Petit diamètre de la section transversale
- Impossible de mesurer le courant continu
Téléchargements
| Micsig RCP series quick guide |  (444.73 KB) | Télécharger |
