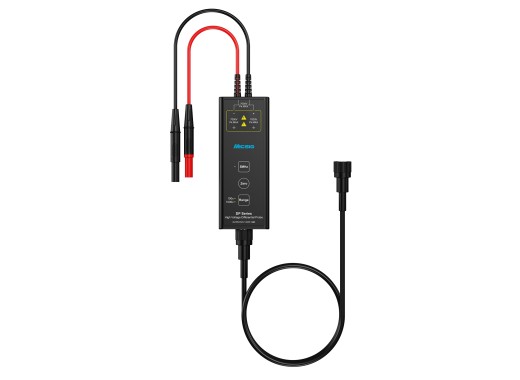

Sonde différentielle Micsig DP700
Détails
Eleshop propose également le DP700 sans mallette, disponible ici.
Remarque : Certaines images montrent l'ancienne version de la sonde différentielle avec le design divisé afin d'illustrer l'ensemble complet d'accessoires ; les images principales représentent le nouveau design.
La Micsig DP700 est une sonde différentielle haute tension économique à utiliser avec un oscilloscope. Son objectif principal est de mesurer des signaux flottants de tensions différentielles et de mode commun, y compris à des fréquences élevées. Son impédance d'entrée élevée, sa faible capacité d'entrée et son effet de charge minimisé améliorent considérablement la précision du signal différentiel. Tous les modèles de cette série présentent une excellente planéité de la bande passante, avec une fluctuation d'amplitude < 0,5 dB dans la plage de demi-bande passante. Ainsi, même dans les plages de fréquences élevées, une grande précision peut être maintenue.
Ce produit est particulièrement utile lors de la conception d'alimentations électriques, de moteurs et de ballasts électroniques. La sonde vous permet d'effectuer des mesures en toute confiance sans endommager l'oscilloscope grâce à sa haute tension nominale.
La sonde est simplement alimentée par USB- C, une interface commune à la plupart des oscilloscopes et ordinateurs modernes. Cela fait de la sonde un outil très portable et supprime la nécessité d'une alimentation électrique dédiée. Il est recommandé de l'utiliser sur un oscilloscope à bande passante de ≥100 MHz. L'appareil émet un signal sonore et son voyant clignote dès qu'un dépassement de portée est détecté. La sonde peut être rapidement mise à zéro en court-circuitant les fils de test et en appuyant sur le bouton Zéro.
Attention, le produit illustré est le DP1500, mais il est visuellement comparable à tous les autres modèles de la série DP.
Aperçu du modèle
Les produits de cette série se distinguent principalement par leur bande passante et leur tension différentielle d'entrée maximale. Pour d'autres différences, veuillez consulter les spécifications ou la fiche technique.| Modèle | Bande passante | Tension différentielle d'entrée maximale | Prix |
| DP700 | 100 MHz | ±700 V | |
| DP702 | 200 MHz | ±700 V | |
| DP703 | 300 MHz | ±700 V | |
| DP705 | 500 MHz | ±700 V | |
| DP1500 | 100 MHz | ±1500 V | |
| DP1502 | 200 MHz | ±1500 V | |
| DP1503 | 300 MHz | ±1500 V | |
| DP1505 | 500 MHz | ±1500 V | |
| DP3000 | 100 MHz | ±3000 V | |
| DP3002 | 200 MHz | ±3000 V | |
| DP3003 | 300 MHz | ±3000 V | |
| DP3005 | 500 MHz | ±3000 V | |
| DP7000 | 100 MHz | ±7000 V | |
| DP7002 | 200 MHz | ±7000 V |
Spécifications
| Tension différentielle d'entrée maximale | 70 V (20X) 700 V (200X) |
| Bruit | ≤ 20 mVrms (20X) ≤ 90 mVrms (200X) |
| Temps de retard | 11,7 ns (20X) 11,1 ns (200X) |
| Précision du gain | ± 2 % |
| Tension de sortie | ≤ 3,5 V |
| Impédance d'entrée | 6 MΩ/ 1,67 pF (différentiel) 3 MΩ / 3,3 pF (chaque entrée à la terre) |
| Impédance de sortie | 1 MΩ |
| CMRR | CC : > -80 dB 100 kHz : > -60 dB 10 MHz : > -30 dB 100 MHz : > -26 dB |
| Alimentation électrique | USB-C (5 V), 2 W |
| Longueur du câble | Entrée : 31 cm Sortie : 100 cm |
| Dimensions | 135 x 50 x 25 mm |
Accessoires
Les accessoires suivants sont fournis avec la sonde différentielle :
- 1 paire des pinces crocodiles (noir/rouge)
- 1 paire des crochets de test (noir/rouge)
- Câble USB-C
- Mallette de transport rigide
Avantages et inconvénients
- Faible bruit
- Double sélection d'atténuation
- Alimentation électrique USB-C
Téléchargements
| Micsig DP series user manual |  (279.01 KB) | Télécharger |
| Micsig DP series datasheet | (1.04 MB) | Télécharger |
