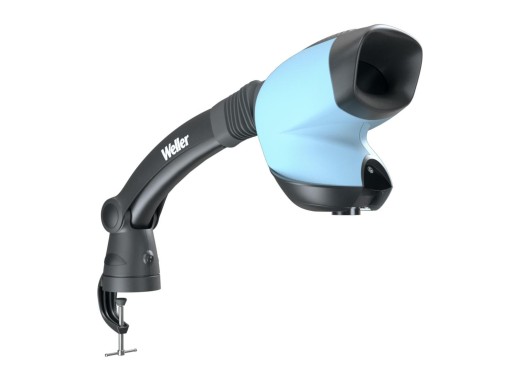

Microscope 3D ESD Weller PRISMA

Le Weller PRISMA est un microscope 3D haut de gamme protégé contre les décharges électrostatiques (ESD), destiné au nano-soudage, à la retouche et à l'inspection électronique. Ce microscope utilise un système optique sans oculaires : l'image est ainsi observée à distance en véritable 3D, plutôt qu'à travers des oculaires. Des trajets optiques distincts offrent à chaque œil une vue légèrement décalée, ce qui permet de créer la profondeur stéréoscopique : la forme des soudures, la hauteur des composants et le positionnement des broches sont perçus en relief plutôt que sous forme d'image plate, ce qui permet de positionner la sonde et le fer à souder avec précision dès le premier essai. Travailler à distance permet de garder les deux yeux détendus, convient aux utilisateurs portant des lunettes et laisse suffisamment d'espace pour déplacer librement la carte et les outils sous l'objectif. Un réseau de 20 LED à 9400lux et 7000K assure l'éclairage de la zone de travail avec une lumière blanche naturelle.

L'objectif standard 4x fourni offre une distance de travail de 96mm et un champ de vision de 27,5mm. Les objectifs sont interchangeables ; des capuchons de protection pour objectifs, un cache-poussière, des dessiccants et des bandes LED de rechange sont disponibles séparément.

Les informations figurant sur cette page sont temporaires et seront mises à jour.

Caractéristiques techniques

Accessoires

• Objectif standard 4x
• Alimentation
