Kit d'étalonnage SMA femelle
Détails
Le HG113 est un ensemble d'étalonnage SMA femelle de précision destiné aux applications d'étalonnage VNA. Le kit contient toutes les normes d'étalonnage essentielles, y compris une terminaison de charge de 50 Ω avec des caractéristiques d'impédance étalonnées, une norme de circuit ouvert, une norme de court-circuit et des adaptateurs pour les mesures à deux ports. Eleshop propose également une version male de ce kit.
Spécifications
| Type de connecteur | SMA femelle (50 Ω) |
| Gamme de fréquence | CC à 3 GHz |
| Charge | |
| Impédance (Z) | 50 Ω |
| Affaiblissement de retour (3 GHz) | ≥ 34 dB |
| Court | |
| Impédance | 50 Ω |
| Retard | 26,12 ps |
| Traversée | |
| Impédance | 50 Ω |
| Retard | 50,7 ps |
| Perte | 2,34 GΩ/s (0,013 dB GHz) |
| Ouvert | |
| Impédance | 50 Ω |
| Retard | 27,91 ps |
| Perte (primaire) | 0,87 GΩ/s (0,004 dB GHz) |
| Perte (secondaire) | 9,68 GΩ/s (0,047 dB GHz) |
Accessoires
Le kit d'étalonnage SMA femelle est livré par défaut avec :

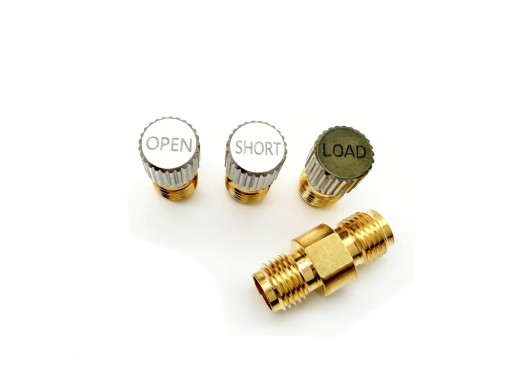

- x1 Connecteur SMA femelle standard court
- x1 Connecteur SMA femelle standard ouvert
- x1 Charge SMA femelle 50 Ω
- x1 Adaptateur SMA femelle vers SMA femelle
