Jeu de sondes IME GW Instek GKT-008
Détails
Ces sondes GW Instek GKT-008 IME offrent des résultats très fiables à chaque mesure. Grâce à leur conception, les sondes sont beaucoup moins sensibles à la position et à l'orientation lors des mesures. Les sondes conventionnelles fournissent des résultats de mesure complètement différents si elles sont orientées de manière différente par rapport à l'objet à mesurer. Ces sondes n'ont pas ce problème. Contrairement aux sondes Beehive, par exemple, qui souffrent de ce principe.

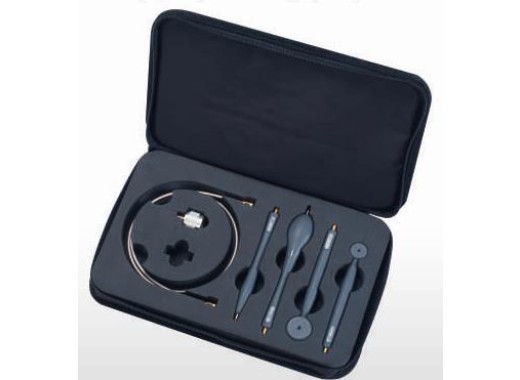

L'ensemble se compose de 4 sondes livrées dans une mallette. La mallette contient un grand et un petit capteur de champ, une sonde de tension alternative et une sonde de contact de source IME. Il contient également un adaptateur de type SMA - N et un câble SMA. La sonde de contact IME est destinée à mesurer les contacts ou les traces en les touchant.
Le GKT-008 fournit tous les composants nécessaires pour transformer un analyseur de spectre GSP-9300 en un testeur de conformité IME. Grâce au logiciel « SpectrumShot » inclus, les données peuvent être facilement enregistrées ou affichées. En outre, vous pouvez sélectionner les restrictions à respecter pour vérifier si l'objet de mesure fonctionne correctement.
Spécifications
| Connecteur | SMA (50 Ω) |
| Sonde de tension CA | |
| Gamme de fréquences | 150 kHz - 30 MHz |
| Capteur primaire | Champ électromagnétique | Perte de mesure | 5 dB |
| Résistance d'entrée | 10 MΩ |
| Tension maximale | 300 V CA |
| Sonde de contact IME | |
| Gamme de fréquences | 30 MHz - 3 GHz |
| Capteur primaire | Champ électromagnétique | Perte de mesure | 10 dB |
| Résistance d'entrée | 1 MΩ |
| Tension maximale | 50 V CC |
| Capteurs de champ | |
| Gamme de fréquences | 30 MHz - 3 GHz |
| Capteur primaire | Champ H | Facteur de correction | 10 dB |
| Puissance d'entrée maximale | 0,5 W |
Pour plus d'informations, l'explication de l'application en anglais et la fiche technique sont disponibles ici.
Téléchargements
| DTC sample |  (126.04 KB) | Télécharger |
