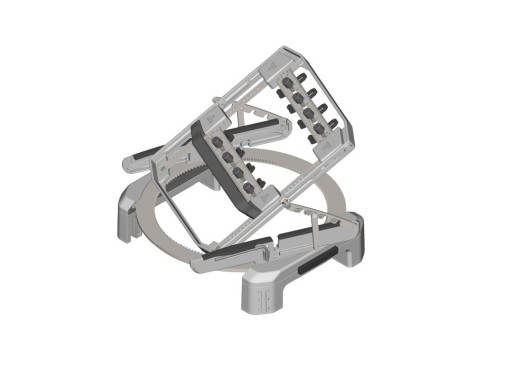

Support de circuit imprimé rotatif multiaxe JBC PSS-A

Le JBC PSS-A est conçu pour soutenir et fixer les circuits imprimés afin d'effectuer des travaux de soudure et de dessoudage avec ou sans préchauffeurs. Le support permet de serrer n'importe quelle taille de circuit imprimé jusqu'à 13 x 13 cm. Cependant, ce qui le rend unique par rapport aux autres supports de circuits imprimés, c'est sa capacité à tourner et à incliner le circuit imprimé vers le haut à 25º, 35º, 45º ou 55º. Il peut même retourner complètement le circuit imprimé pour faciliter l'accès à l'arrière.

La hauteur standard du produit le rend compatible avec le dispositif de préchauffage IR JBC PHSE-2KB. Bien entendu, l'angle du support doit être de 0° pour que le préchauffeur fonctionne correctement avec le PSS-A. Si nécessaire, la hauteur des pieds peut également être augmentée de 10 mm ou de 22,5 mm pour s'adapter à d'autres préchauffeurs de tailles différentes.

Notez que ce produit ne comprend pas de dispositif de préchauffage.

Spécifications

Accessoires

Le JBC PSS-A est livré standard avec :

• Clé Allen

Téléchargements

JBC PSS-A manual

(4.37 MB)

Télécharger
