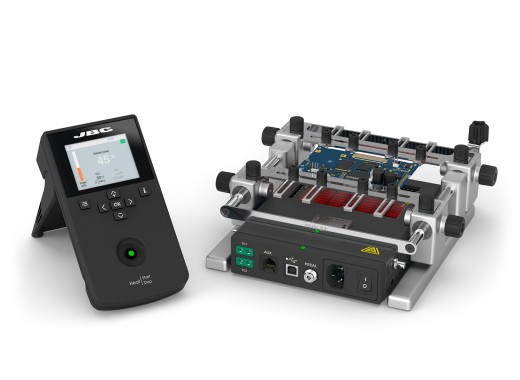

Kit de dispositif de préchauffage IR nano PHNE-2KA de JBC
Détails
L'ensemble de dispositif de préchauffage IR JBC PHNE-2KA est, comme son nom l'indique, destiné à préchauffer les circuits imprimés ou les composants.
Il s'agit d'un ensemble complet comprenant le dispositif de préchauffage IR et la console PHNE, le support du dispositif de préchauffage IR PHN-SA, le thermocouple PH218 type K et la bande Kapton.
La fonction principale d'un dispositif de préchauffage est de réduire le choc thermique qui peut être causé par le (dé)soudage direct.
Le PHNE-2KA agit donc comme une source de chaleur secondaire et est conçu pour les circuits imprimés petits.
Comme tous de JBC, cet ensemble est également de la plus haute qualité.
Par exemple, 3 profils de température standard ont déjà été installés et 20 profils de température personnalisés peuvent être conçus et utilisés.
Ces profils personnalisés peuvent être définis avec 6 paliers de température. Le dispositif de préchauffage comporte une seule zone avec une surface de travail de 108 x 70 mm. La température peut être réglée entre 50 ℃ et 250 ℃, et peut être mesurée très précisément grâce à un thermocouple.
Il y a 2 ports de type K disponibles pour mesurer la température sur différentes surfaces ou composants.
Le support du dispositif de préchauffage PHNE-2KA peut également être utilisé séparément du dispositif de préchauffage comme aide lors du soudage et du dessoudage.
La bande Kapton est très pratique pour fixer le thermocouple sur le circuit imprimé ou le composant.
Grâce aux différentes interfaces, le dispositif de préchauffage peut être connecté, par exemple au système de traçabilité JBC ou à une pédale.
La console peut être utilisée pour surveiller et contrôler la température et est équipée d'un port USB.
Aperçu du modèle
| Modèle | PHNE-2KA | PHSE-2KB | PHBE-2KA | PHXLE-2KA |
|---|---|---|---|---|
| Surface de travail | 108 x 70 mm | 65 x 135 mm (1 zone) 130 x 135 mm (2 zones) | 180 x 277 mm (1 zone) 360 x 277 mm (2 zones) | 510 x 200 mm ou 510 x 410 mm (1 zone) 510 x 610 mm (2 zones) |
| Puissance maximale | 300 W | 500 W | 1800 W | 5400 W |
| Prix |
Spécifications
| Plage de température | 50 ℃ - 250 ℃ |
| Surface de travail | 108 x 70 mm |
| Puissance maximale | 300 W |
| Interfaces | x2 ouvertures pour sondes de thermocouple, USB type B, AUX, Pédale |
| Dimensions | 179 x 165 x 42 mm |
| Poids | 3,10 kg |
Accessoires
L'PHNE-2KA est livrée standard avec :
- x1 dispositif de préchauffage IR - PHNE
- x1 console - ACE-A
- x1 support nano des circuits imprimés - PHN-SA
- x1 bande Kapton - PH217
- x2 thermocouples de type K - PH218
- x1 câble - RJ45
- x1 câble d'alimentation
Avantages et inconvénients
- Haute qualité
- Très compact
- Contrôle précis de la température
Video's
Téléchargements
| JBC PHNE-2KA preheater set manual |
 (11.53 MB) |
Download |
