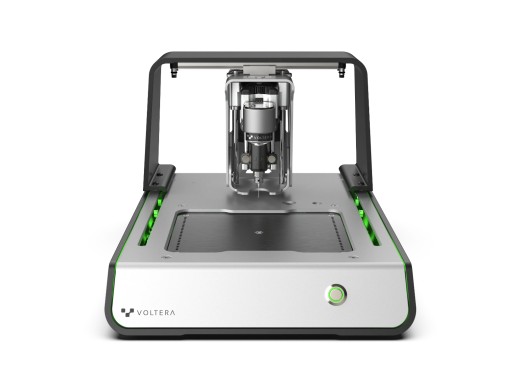

Imprimante de circuits imprimés Voltera V-One avec perceuse
Détails
La Voltera V-One utilise un procédé additif qui permet de déposer une encre à base d'argent dont la conductivité est d'un ordre de grandeur inférieure à celle des pistes de cuivre traditionnelles. Il est toutefois capable de prendre en charge la plupart des applications numériques et analogiques. Cela en fait une machine idéale pour les salles de classe, les ingénieurs et les jeunes entreprises qui ont besoin de prototypage rapide et d'itérations de conception. L'imprimante peut également appliquer de la pâte à souder T4/T5 sur des circuits imprimés préfabriquées ou sur des circuits fabriquées par V-One. Par ailleurs, l'espacement recommandé entre les broches pour la pâte à souder est de 0,5 mm, et l'imprimante est équipée d'une plaque chauffante intégrée pour la refusion de la soudure, dont la température maximale atteint 240 °C, ce qui permet d'utiliser une large gamme d'alliages de pâte à souder. De plus, l'accessoire de perçage fourni permet de réaliser des cartes double face et des vias traversants de 0,4 mm et 1,0 mm de diamètre. Toutefois, le perçage n'est pas recommandé pour les substrats FR4.
La Voltera V-One est fournie avec une application de bureau facile à utiliser permettant d'importer vos fichiers de conception de circuits imprimés à partir de logiciels de CAO électroniques courants tels que KiCad, Eagle et Altium, qui proposent tous des guides d'exportation pour la V-One. L'imprimante est fournie avec tout ce dont vous avez besoin pour imprimer votre premier circuit imprimé, notamment un kit de démarrage, des substrats FR1 et FR4, de l'encre conductriceet de la pâte à souder. Pour plus d'informations sur la V-One, consultez leur wiki détaillé.
Aperçu du modèle
| Modèle | Voltera V-One | Voltera V-One avec perceuse |
|---|---|---|
| Perceuse incluse | Non |
Oui |
| Prix |
Caractéristiques techniques
| Zone d’impression | 128 x 116 x 3 mm |
| Résolution d’impression | 10 x 10 x 1 µm |
| Largeur minimale des pistes | 0,2 mm |
| Pas minimal entre les broches | 0,65 mm (0,5 mm pour la pâte à souder) |
| Épaisseur du substrat | 1 à 3 mm |
| Compatibilité du substrat | FR1 FR4 (Perçage déconseillé) |
| Vitesse de rotation de la broche | Jusqu’à 13 000 tr/min |
| Diamètre de la tige | 1/8" (3,18 mm) |
| Tailles des rivets | 0,4 mm 1,0 mm |
| Interfaces | USB 2.0 |
| Dimensions | 390 x 257 x 207 mm |
| Poids | 7 kg |
Accessoires fournis
| x1 Sonde |
| x1 Perceuse |
| x1 Câble USB |
| x1 Câble d'alimentation |
| x1 Brucelles |
| x1 Jeu de forets pour circuits imprimés |
| x1 Outil à rivets |
| x1 Paire de lunettes de sécurité |
| x1 Alimentation électrique 12 V |
| x1 Adaptateur de prise CC de 2,1 mm à 1,7 mm |
| x2 Distributeurs |
| x2 Pinces de fixation |
| x3 Capuchons d'embout |
| x4 Vis à molette |
Consommables fournis
| x1 Cartouche d’encre conductrice |
| x1 Cartouche de pâte à souder |
| x1 Bobine de fil à souder |
| x1 Kit de circuit « Hello world » |
| x1 Kit de console Punk |
| x1 Couche sacrificielle FR1 |
| x6 Substrats FR1 de 76,2 x 101,6 mm |
| x10 Substrats FR1 de 50,8 x 76,2 mm |
| x25 Buses jetables Voltera |
| x200 Rivets de 0,4 mm |
| x200 Rivets de 1,0 mm |
Avantages et inconvénients
- Circuits imprimés réalisés en moins d'une heure
- Idéal pour l'enseignement et le prototypage rapide
- Réduction des déchets lors des essais de différentes itérations de conception
- L'impression, le perçage, l'application de la pâte à souder et la refusion peuvent être effectués sur une seule machine.
- L'encre présente une résistance supérieure à celle du cuivre
Téléchargements
| Voltera V-One user manual |  (4.89 MB) | Télécharger |
| Voltera V-One drill user manual | (3.75 MB) | Télécharger |
