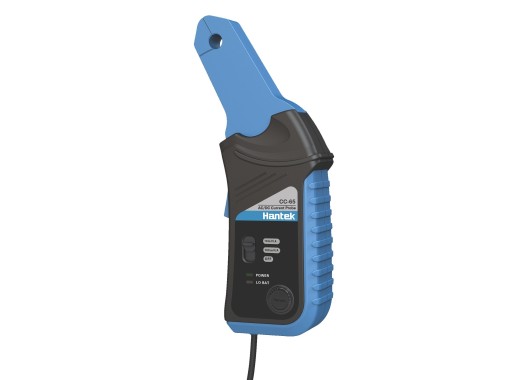

La sonde de courant CC-65 de Hantek a une plage de courant de 20 mA à 65A et une plage de fréquence de CC à 20 000 Hz. Elle est dotée d'un bouton coulissant qui permet de choisir entre deux plages d'entrée différentes : 10 mV/A et 100 mV/A. Elle est aussi dotée d'une pince, ce qui est pratique pour tester le courant sans déconnecter le circuit. De plus, la taille maximale des mâchoires de la pince est de 9 mm.
La sonde de courant est livrée avec un câble de sortie BNC, qui peut être utilisé pour la connecter à un oscilloscope.
Spécifications
| Bande passante | CC - 20 kHz
|
| Gamme de courant | 20 mA - 65 A
|
| Courant continu maximum | 20 A (100 mV / A), 65 A (10 mV / A)
|
| Courant alternatif maximum | 15 A (100 mV / A), 65 A (10 mV / A)
|
| Type de batterie | 9 V CC
|
| Taille maximale des mâchoires | 9 mm
|
| Dimensions | 195 x 70 x 33 mm
|
Avantages et inconvénients
- Largement utilisé pour le diagnostic des véhicules
- Faible bande passante
- Les boutons ne sont pas très agréables au toucher
