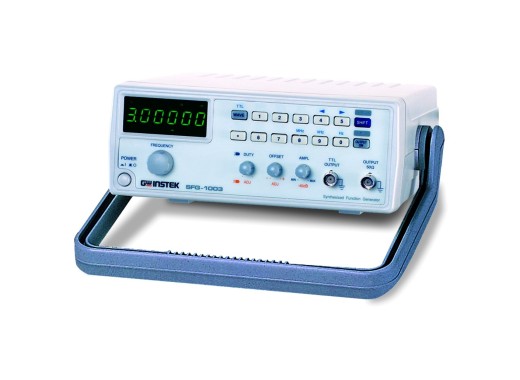

GW Instek SFG-1013
Détails
Le dispositif SFG-1013 de marque GW Instek est un générateur de fonctions à 1 voie et 3 MHz, offrant une précision et une stabilité élevées. Le fonctionnement du générateur est basé sur la technologie DDS (à synthèse numérique directe). Des formes d'ondes sinusoïdales, carrées et TTL peuvent être générées sur l'ensemble de la plage de 3 MHz, de même que des signaux en dents de scie. En dépit de ces spécifications, le dispositif SFG-1013 demeure abordable.
Spécifications
| Voies | 1 |
| Signaux de sortie | Sinus, carré, dent de scie, TTL |
| Plage de fréquences (sinus, carré) | 0,1 - 3 MHz |
| Plage de fréquences (dent de scie) | 0,1 - 1 MHz |
| Stabilité / précision | ± 20 ppm |
| Plage d'amplitudes | 0 - 10 Vpp |
| Impédance | 50 Ω |
| Plage du cycle de service | 25 % ~ 75 % |
| Écran | LED 6 chiffres |
| Dimensions | 251 x 91 x 291 mm |
| Poids | 2,1 kg |
Accessoires
La station SFG-1013 est fournie avec :
- Manuel d'utilisation
- Cordon d'alimentation
- Câble de test GTL-101
Téléchargements
| SFG-1000 series manual |
 (2.25 MB) |
Download |
