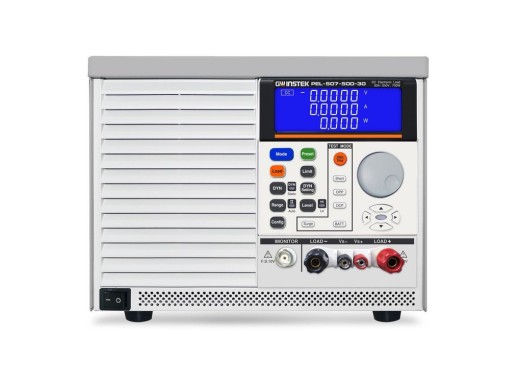

La GW Instek PEL-507-500-30 est une charge électronique de 700 W capable de 500 V et 30 A. Cette charge dispose de 4 modes statiques : courant, résistance, tension et puissance ainsi que de 3 modes dynamiques qui sont courant, résistance et puissance. En outre, la tension, le courant et la puissance sont affichés simultanément sur l'écran à 5 chiffres. Cette charge permet de tester les courts-circuits en plus du test automatique de la protection contre les surintensités et les surpuissances. La charge dispose également d'une fonction spéciale de test de décharge de la batterie où la tension d'arrêt de décharge, la capacité de décharge et le temps de décharge peuvent être réglés. Les tests de surtension sont également possibles en simulant les courants de dépassement de démarrage et les courants transitoires qui peuvent se produire lors du branchement à chaud. La détection de l'inversion de polarité est également disponible en plus des protections contre les surtensions, les surintensités, les surpuissances et les surchauffes. La polarité de la tension peut être réglée sur une valeur positive ou négative sur l'écran. Les interfaces de communication se composent de RS232 et d'USB.
Aperçu du modèle
| Modèle |
PEL-503-80-50
|
PEL-504-80-70
|
PEL-504-500-15
|
PEL-507-80-140
|
PEL-507-500-30
|
| Puissance |
250 W |
350 W |
350 W |
700 W |
700 W |
| Champs de tension d'entrée |
0 - 80 V |
0 - 80 V |
0 - 500 V |
0 - 80 V |
0 - 500 V |
| Champs de courant d’entrée |
0 - 50 A |
0 - 70 A |
0 - 15 A |
0 - 140 A |
0 - 30 A |
| Résistance |
0,016 Ω - 96 kΩ |
0,0114 Ω - 68,4 kΩ |
0,4 Ω - 2,4 MΩ |
0,0057 Ω - 34,2 kΩ |
0,02 Ω - 1,2 MΩ |
| Vitesse de balayage |
0,032 A/μs - 2 A/μs |
0,0464 A/μs - 2,90 A/μs |
0,001 A/μs - 0,625 A/μs |
0,0096 A/μs - 6 A/μs |
0,002 A/μs - 1,25 A/μs |
| Dimensions |
205 x 123 x 477 mm |
205 x 123 x 477 mm |
205 x 123 x 477 mm |
205 x 231 x 480 mm |
205 x 231 x 480 mm |
| Poids |
5,3 kg |
5,3 kg |
5,3 kg |
10,3 kg |
10,3 kg |
| Prix |
1020.6
1 020,60 €
Hors TVA
|
1152
1 152,00 €
Hors TVA
|
1156.5
1 156,50 €
Hors TVA
|
1940.4
1 940,40 €
Hors TVA
|
2026.8
2 026,80 €
Hors TVA
|
Spécifications
| Modes statiques | CC, CR, CV, CP |
| Modes dynamiques | CC, CP, CR |
| Protection | OPP, OCP, OVP, OTP |
| Interfaces | RS232, USB |
| Écran | LCD |
Accessoires
L'PEL-507-500-30 comprend :
- Câble d'alimentation
- Câble USB
- Câble RS232
(1.7 MB)
