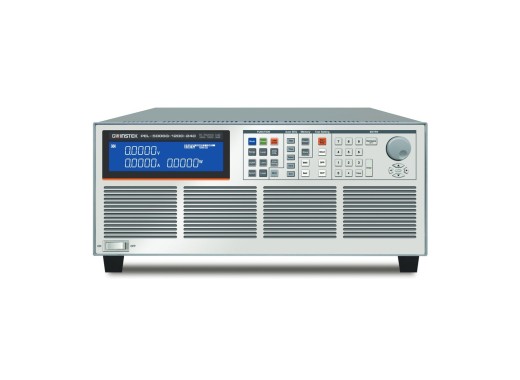

Charge électronique GW Instek PEL-5006G-1200-240
Détails
La GW Instek PEL-5006G-1200-240 est une charge électronique de 6 000 W capable de 1 200 V et 240 A. La PEL-5006G-1200-240 peut être utilisée pour les tests de batteries, les chargeurs de batteries et les véhicules électriques car la charge CC est protégée. Le démarreur lent intégré évite les dommages lors de la connexion directe à des batteries ou des chargeurs à haute tension. La charge permet de réaliser des essais de court-circuit et des essais automatiques de protection contre les surintensités et les surpuissances. La PEL-5006G-1200-240 dispose de quatre modes de décharge de batterie différents pour tester le chargeur de batterie, à savoir CV + limite de courant, CV + limite de puissance, CC et CP. En outre, en mode CC ou CP, vous pouvez régler la tension de coupure de la décharge, le temps de décharge ou la capacité de décharge.
La charge répond aux exigences de vérification de différents objets sous test, avec des fonctions telles que le courant de surtension, l'OCP et l'OPP. La polarité de la tension peut être réglée sur une valeur positive ou négative sur l'écran. Enfin, la charge prend en charge des connexions parallèles jusqu'à 8 unités en modes de test CV, CC, CP et CR, fournissant une puissance maximale de 48 kW.
Ce produit est également disponible sous la marque Prodigit, acquise par GW Instek. Il est 100 % identique en termes de forme et de fonction, mais porte la marque Prodigit. Le prix et les délais de livraison peuvent être plus avantageux, n'hésitez donc pas à nous contacter pour un devis. Référence Prodigit : 0PEL506G300GT
Aperçu des modèles
| Modèles | Puissance | Courant max | Tension max | Vitesse de balayage | Prix |
|---|---|---|---|---|---|
| PEL-5004G-150-400 | 4 000 W | 400 A | 150 V | 0,0256 - 1,6 A/µs | |
| PEL-5005G-150-500 | 5 000 W | 500 A | 150 V | 0,032 - 2 A/µs | |
| PEL-5006G-150-600 | 6 000 W | 600 A | 150 V | 0,0384 - 2,4 A/µs | |
| PEL-5004G-600-280 | 4 000 W | 280 A | 600 V | 0,01792 - 1,12 A/µs | |
| PEL-5005G-600-350 | 5 000 W | 350 A | 600 V | 0,0224 - 1,4 A/µs | |
| PEL-5006G-600-420 | 6 000 W | 420 A | 600 V | 0,02688 - 1,68 A/µs | |
| PEL-5004G-1200-160 | 4 000 W | 160 A | 1 200 V | 0,01024 - 0,64 A/µs | |
| PEL-5005G-1200-200 | 5 000 W | 200 A | 1 200 V | 0,0128 - 0,8 A/µs | |
| PEL-5006G-1200-240 | 6 000 W | 240 A | 1 200 V | 0,01536 - 0,96 A/µs |
Caractéristiques techniques
| Modes statiques | CC, CR, CV, CP |
| Modes dynamiques | CC, CP, CR |
| Protection | OVP, OPP, OCP, OTP |
| Affichage | LCD |
| Dimensions | 177 x 440 x 745 mm |
| Poids | 28 kg |
Accessoires
La PEL-5006G-1200-240 comprend :
- x1 Connecteur mâle rouge Vsense 20 A
- x1 Connecteur mâle noir Vsense 20 A
- x4 Bornes d'entrée et de surveillance
- x1 Câble M-M 15 broches de 1,5 m pour le contrôle maître/esclave
- x1 Kit de montage en rack avec rondelles et écrous (PEL-031)
- Déclaration d'étalonnage traçable
Avantages et inconvénients
- Charge puissante avec une plage de courant allant jusqu'à 240 A
- Modes de décharge de batterie intégrés
- Peut être utilisé pour les tests de batterie, les chargeurs de batterie, les VE
Téléchargements
| GW Instek PEL-5000G series - Specifications |  (205.21 KB) | Télécharger |
| GW Instek PEL-5000G series - User manual | (6.18 MB) | Télécharger |
| DTC sample | (126.04 KB) | Télécharger |
