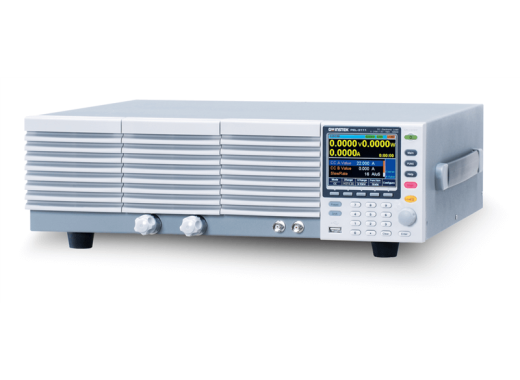

Charge électronique GW Instek PEL-3111
Détails
La GW Instek PEL-3111 appartient à la série PEL-3000 et dispose d'une puissance de 1 050 W. La tension de sortie est comprise entre 1,5 et 150 V et le courant de sortie est de 210 A.
La série GW Instek PEL-3000 est constituée de charges CC programmables de haute précision, adaptées à diverses applications. Une caractéristique utile de ces charges électroniques est qu'elles peuvent être connectées à plusieurs charges électroniques en parallèle, ce qui augmente la puissance maximale. La solution est donc évolutive. Les charges peuvent être connectées à un maximum de 5 charges du même modèle. Par exemple, la PEL-3111 peut être connectée au « booster » PEL-3211 pour atteindre une puissance maximale de 9 450 W. De cette manière, les mises à niveau du matériel ne doivent pas toujours remplacer le matériel, ce qui rend la mise à niveau moins coûteuse.
Les charges électroniques de la série PEL-3000 ont différents modes de fonctionnement. Elles peuvent être utilisées en mode courant constant (CC), résistance constante (CR), tension constante (CV) et puissance constante (CP). Il est également possible d'activer les modes CC+CV, CR+CV et CP+CV. Cela permet aux charges de passer automatiquement d'un mode à l'autre lorsqu'un seuil est dépassé.
En outre, les charges peuvent être programmées. Elles peuvent varier de trois façons au fil du temps. Un mode statique, dans lequel ils prennent une valeur pour une période plus longue. Un mode dynamique, dans lequel ils passent d'un réglage à l'autre, ou un mode séquentiel, dans lequel il est possible de programmer 1 000 étapes qui se répètent à chaque fois.
Les charges électroniques sont protégées de différentes manières. Les réglages OCP, OVP, OPP et UVP permettent de garantir la sécurité. Il existe également une limite de température, qui coupe automatiquement la charge lorsqu'elle dépasse cette limite.
Aperçu du modèle
Les principales différences entre les modèles de la série PEL-3000 sont indiquées dans le tableau ci-dessous.
| Modèle | PEL-3021 | PEL-3041 | PEL-3111 | PEL-3211 |
|---|---|---|---|---|
| Puissance | 175 watt | 350 watt | 1 050 watt | 2 100 watt |
| Puissance maximale (5 en parallèle) | 875 watt | 1 750 watt | 5 250 watt | 9 450 watt |
| Courant maximum | 35 A | 70 A | 210 A | 420 A |
| Résistance ± 0,5 % | 42,857 mΩ - 250 kΩ | 21,428 mΩ - 125 kΩ | 7,1427 mΩ - 41,6 kΩ | 35,713 mΩ - 2,083 Ω |
| Dimensions | 214,5 x 124 x 400 mm | 214,5 x 124 x 400 mm | 429,5 x 128 x 400 mm | 427,7 x 147,8 x 592,5 mm |
| Poids | 6 kg | 7 kg | 17 kg | 23 kg |
| Prix |
ATTENTION : Le modèle PEL-3211 ne peut PAS être utilisé seul. Le modèle PEL-3211 ne peut être utilisé qu'en combinaison avec le modèle PEL-3111.
Caractéristiques techniques
| Tension d'alimentation | 1,5 V ~ 150 V |
| Affichage | Écran LCD de 3,5 pouces |
| Protection | OVP, OCP, OPP, OTP, UVP, REV | Connexions | Hôte USB, dispositif USB, GPIB, RS232C, sortie de mesure de courant, sortie de déclenchement |
Accessoires
La charge électronique GW Instek PEL-3111 est livrée avec les accessoires suivants :
- Housse de protection
- Cordon d'alimentation
- Manuel
- Déclaration d'étalonnage traçable
