Attention ! Les mainframes ne peuvent être utilisés qu'en combinaison avec un module et vice versa. Les modules et les mainframes de la version B sont interchangeables avec leurs homologues de la version A.
Le PEL-2020B est un module et appartient à la série GW Instek PEL-2000B.
Les séries GW Instek PEL-2000B sont des charges DC programmables de haute précision, adaptées à diverses applications. Ces charges peuvent être connectées avec plusieurs charges parallèles, ce qui augmente la puissance maximale. Cela rend la solution évolutive.

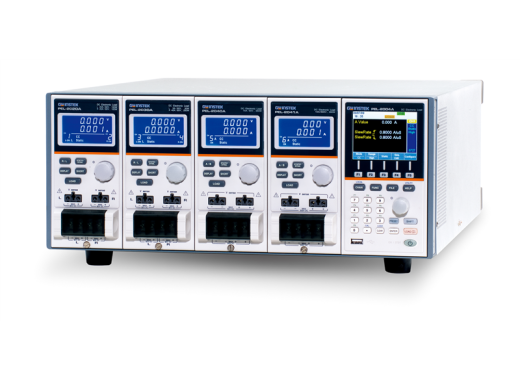

La particularité de ces charges est qu'elles fonctionnent avec 2 ou 4 modules, qui peuvent être insérés dans l'unité centrale. Cela permet de créer un dispositif varié, et il est possible d'ajuster les charges en cours d'utilisation. Il est à noter que la série PEL-2000B a toujours besoin d'un châssis et d'un module pour fonctionner. Les mainframes sont disponibles en modèles à 2 ou 4 emplacements.
Les mainframes peuvent être connectés en parallèle avec jusqu'à 5 modules, ce qui permet d'atteindre une puissance maximale de 7 kW.
Les modèles PEL-2000B ont différents modes de fonctionnement. Ils peuvent être utilisés en mode courant constant (CC), résistance constante (CR), tension constante (CV) et puissance constante (CP). Il est également possible d'activer les modes CC+CV, CR+CV et CP+CV. Cela permet aux charges électroniques de passer automatiquement d'un mode à l'autre lorsqu'un seuil est dépassé.
Les charges électroniques sont également programmables. Elles peuvent varier dans le temps de 2 façons. Un mode statique, dans lequel elles prennent une valeur pendant une période plus longue, ou un mode dynamique, dans lequel elles passent d'un réglage à l'autre.
Les charges électroniques doivent supporter des courants et des tensions élevés, elles sont donc protégées de différentes manières. Les réglages OCP, OVP, OPP et UVP permettent de garantir la sécurité. Il existe également une limite de température, qui éteint automatiquement la charge électronique lorsqu'elle dépasse la limite de température.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Modèle | PEL-2002B | PEL-2004B |
---|---|---|
Modules | 2 | 4 |
Dimensions | 272 x 200 x 581 mm | 435 x 200 x 581 mm |
Poids (y compris les modules) | 16,1 kg | 24,8 kg |
Prix |
Les principales différences des modules de la série PEL-2000B sont indiquées dans le tableau ci-dessous. Ces modules doivent être insérés dans un mainframe.
Modèle | PEL-2020B | PEL-2030B | PEL-2040B | PEL-2041B |
---|---|---|---|---|
Puissance | 2 x 100 Watt | 30 + 250 Watt | 350 Watt | 350 Watt |
Tension maximale | 80 V | 80 V | 80 V | 500 V |
Courant maximal | 20 A | 40 A | 70 A | 10 A |
Résistance ± 0,5 | 0,075 Ω - 15 kΩ | 0,0375 Ω - 60 kΩ | 0,025 Ω - 5 kΩ | 1.25 Ω - 200 kΩ |
Prix |
Affichage | 320 x 240 TFT LCD |
Protection | OVP, OCP, OPP, OTP, UVP, RVP | Connexions | Hôte USB, dispositif USB, GPIB, RS232C, sortie Go/NoGo |
Le GW Instek PEL-2020B est livré avec les accessoires suivants :
PEL-2000A series brochure |
(9.98 MB) | Download |
PEL-2000A Quick start guide |
(1.23 MB) | Download |
Linkview |
(179.58 KB) | Download |
