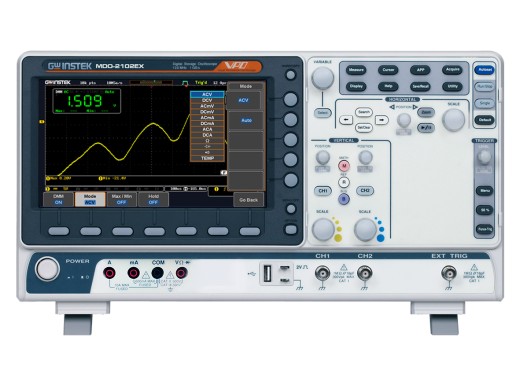

Le MDO-2202EX de GW Instek est un oscilloscope avec 2 voies et la version avec 200 MHz de la série MDO-2000EX. La série se compose d'oscilloscopes MD (Mixed Domain) (1) avec un analyseur de spectre intégré (2) et un générateur de fonctions arbitraires à deux voies de 25 MHz (3). De plus, ces oscilloscopes disposent d'un multimètre de 5 000 points (4) et d'une double alimentation électrique de 5 V / 1 A (5) pour les applications IOT.
L'analyseur de spectre intégré du MDO-2000EX fonctionne du courant continu jusqu'à 500 MHz. Cela permet d'analyser le domaine des fréquences sonores et des vibrations. L'axe horizontal indique les fréquences et l'axe vertical indique le niveau en dB. L'analyseur de spectre intégré est très rapide. Vous pouvez le régler comme vous avez l'habitude de le faire avec un analyseur de spectre complet.
Le générateur de fonction de 25 MHz vous permet de créer vous-même toutes les formes d'ondes souhaitées.
GW Instek met gratuitement à votre disposition un logiciel d'analyse de la réponse en fréquence, permettant à votre oscilloscope MDO-2000E d'afficher la réponse en fréquence (diagramme de Bode) d'un circuit. La gamme de fréquences de ce diagramme s'étend de 20 Hz à 25 MHz et il est possible de sélectionner jusqu'à 90 points de test par décennie. Ce logiciel peut être téléchargé sur le site web de GW Instek.
.Si vous n'avez pas besoin d'un DMM ou d'une alimentation électrique dans votre oscilloscope, le modèles MDO-2202AG constituent une bonne alternative.
Voir une démonstration de la série MDO-2000EX
.Les oscilloscopes de la série MDO-2000EX ne diffèrent que par la bande passante et les voies.
Modèle | Bande passante | Voies | Prix |
MDO-2072EX | 70 MHz | 2 | |
MDO-2074EX | 70 MHz | 4 | |
MDO-2102EX | 100 MHz | 2 | |
MDO-2104EX | 100 MHz | 4 | |
MDO-2202EX | 200 MHz | 2 | |
MDO-2204EX | 200 MHz | 4 |
Fréquence d'échantillonnage | 1 GSa/s par voie | ||||||||
Profondeur de mémoire | 10 Mpts | ||||||||
Taux de capture de la forme d'onde | Un maximum de 120 000 wfms/s | ||||||||
Types de déclencheurs | Front, largeur d'impulsion, vidéo, cycle d'impulsion, montée et descente (pente), alternance, temporisation, délai d'attente, délai de temporisation, bus | ||||||||
Mathématiques des formes d'onde | Ajouter, soustraire, multiplier, diviser, min/max, racine, carré, abs, inverse, dérivé, intégral, LPF | ||||||||
Échelle verticale | 1 mV/div - 10 V/div | ||||||||
Échelle horizontale | 1 ns/div ~ 100 s/div | ||||||||
Spécifications de l'analyseur de spectre | |||||||||
| |||||||||
Spécifications du générateur de fonction | |||||||||
| |||||||||
Écran | Écran couleur TFT LCD WVGA de 8 pouces (800 x 480 pixels) | ||||||||
Connectivité | Hôte et dispositif USB 2.0, Ethernet (RJ45) et Go-NoGo BNC | ||||||||
Dimensions | 384 x 208 x 127,3 mm | ||||||||
Poids | 3 kg |
Les oscilloscopes de la série MDO-2000E de GW Instek sont fournis avec :
MDO-2000E datasheet |
(1.38 MB) | Download |
MDO-2000E spectrum analyser presentation |
(2.6 MB) | Download |
