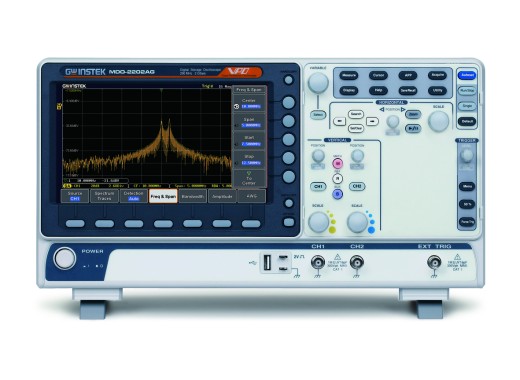

Oscilloscope GW Instek MDO-2202AG
Détails
Le MDO-2202AG de GW Instek est l'oscilloscope à 2 voies de 200MHz de la nouvelle série MDO-2000AG de GW Instek, qui succède le MDO-2000EG.
Par rapport au MDO-2000EG, certaines des fonctionnalités les plus importantes d'un oscilloscope ont été améliorées. Le MDO-2202AG est doté d'une fréquence d'échantillonnage maximale de 2 GSa/s et d'une profondeur de mémoire de 20 Mpts par voie. La série a également été complétée par un modèle à 300 MHz. Les MDO-2000AG sont des oscilloscopes MD (Mixed Domain), ce qui leur confère toutes les fonctionnalités d'un oscilloscope et d'un analyseur de spectre en un seul appareil grâce à l'analyse FFT très poussée jusqu'à la fréquence de Nyquist. En outre, la série est complétée par un générateur de fonction à deux voies de 25 MHz.
Les oscilloscopes de la série MDO-2000AG de GW Instek sont équipés d'un écran couleur de 8 pouces. Grâce à la capture rapide de 120 000 formes d'onde par seconde, les signaux peuvent être analysés rapidement.
Les données mesurées peuvent être enregistrées sur un ordinateur équipé d'une connexion USB ou LAN. Il est également possible d'enregistrer les données pour une période plus longue. Avec un intervalle minimum de 5 secondes, il est possible de stocker les formes d'onde mesurées pendant un maximum de 100 heures sur une clé USB au format CSV. Il est également possible d'imprimer les données directement sur des imprimantes prenant en charge PictBridge.
Les oscilloscopes MDO ont un bruit de fond extrêmement faible. Le bruit de fond affecte la précision des résultats de mesure pour les petits signaux. Plus le bruit de fond est faible, plus la mesure est précise.
Les oscilloscopes offrent la possibilité d'un double affichage. Il est alors possible d'afficher le signal entier et une partie zoomée sur l’écran. Il est ainsi très facile d’obtenir une bonne image d'un signal et de ses parties importantes.
MDO-2000A
Si vous n'avez pas besoin d'un générateur de fonction dans votre oscilloscope, nous vous proposons le GW Instek MDO-2202A.
Aperçu du modèle
| Modèle | MDO-2102AG | MDO-2202AG | MDO-2302AG |
|---|---|---|---|
| Bande passante | 100 MHz | 200 MHz | 300 MHz |
| Temps de montée | 3,5 ns | 1,75 ns | 1,17 ns |
| Prix |
Spécifications
| Mémoire | 20 Mpts par voie |
| Fréquence d'échantillonnage | 2 GSa/s (max) |
| Écran | TFT de 8", 800 x 480 pixels |
| Impédance d'entrée | 1 MΩ // 16 pF |
| Échelle horizontale | 1 ns/div - 100 s/div |
| Résolution verticale | 1 mV/div - 10 V/div |
| Convertisseur CA/CC | Résolution de 8 bits |
| Tension maximale | 300 V RMS, CAT I |
| Taux de capture de la forme d'onde | jusqu’à 120 000 wfm/s |
| Connexions | USB, LAN, sortie Go-NoGo |
| Poids (sans boîte) | 3,0 kg |
| Dimensions | 384 x 127,3 x 208 mm (L x L x H) |
Accessoires
Tous les oscilloscopes de la série MDO-2000AG sont fournis avec :
- Guide démarrage rapide
- CD avec manuel
- Câble d'alimentation
- Sondes, 1 par voie
- Certificat d'étalonnage
Avantages et inconvénients
- Fonctionnalités de l'analyseur de spectre et du générateur de fonction
- Grande profondeur de mémoire par voie
- Bon rapport qualité/prix
- Modèles à 2 voies uniquement
Téléchargements
| GW Instek MDO-2000A(G) user manual |
 (11.25 MB) |
Download |
