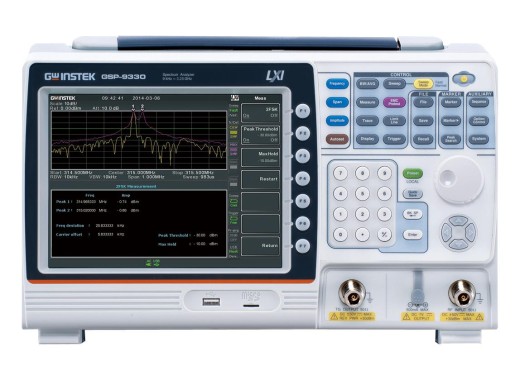

Analyseur de spectre GW Instek GSP-9330 avec générateur suiveur

Le GSP-9330 de GW Instek est un analyseur de spectre léger et compact de 3,25 GHz. Grâce à sa plage de 9 kHz à 3,25 GHz, le GSP-9330 peut être utilisé dans diverses applications telles que les tests CEM et les mesures sur les réseaux wifi ou GSM. En outre, cet analyseur est doté d'un préamplificateur intégré, de sorte que le niveau de bruit peut atteindre -149 dBm/Hz. Grâce à un balayage très rapide effectué en seulement 204 µs, il est possible de mesurer des signaux changeants tels que les sauts de fréquence ou les interférences du Bluetooth.
Avec l'utilisation croissante de la modulation FSK, il est utile de disposer d'un analyseur capable de la démoduler. Le GSP-9330 prend en charge cette fonction. Les signaux ASK, FSK et 2FSK peuvent être décodés. Outre la démodulation, il est également possible d'effectuer une évaluation Succès/Échec (Pass/Fail) pour déterminer si la modulation est conforme aux spécifications. Cet analyseur peut également utiliser des modulations analogiques telles que AM/FM. Ici aussi, l’évaluation Succès/Échec (Pass/Fail) sera évalué. En outre, le GSP-9330 est doté d'une solution intégrée de prétest CEM qui permet d'effectuer facilement des tests de pré-conformité CEM. Cette solution CEM comprend des filtres EMI, des modes de détection Quasi-Peak/Moyenne et un amplificateur à faible bruit de 20 dB.
Grâce au logiciel fourni, les données mesurées peuvent être facilement enregistrées sur un ordinateur. En outre, l'analyseur de spectre peut être contrôlé à distance via un ordinateur ou une application. Les données du 9330 peuvent être stockées sur une clé USB ou sur une carte micro-SD, grâce au lecteur intégré en façade.

Ce générateur GSP-9330 est équipé par défaut d'un générateur suiveur. Cela permet de tester directement la réponse d'un filtre, par exemple. Le générateur génère un signal sur une fréquence. Cette même fréquence est mesurée en même temps par l'analyseur de spectre. Il est ainsi facile de se faire une idée de la réaction d'un circuit à différentes fréquences.

Spécifications

Gamme de fréquence	9 kHz - 3,25 GHz
Résolution	1 Hz
Puissance d'entrée maximale	< 33 dBm
Bruit défectueux	18 dBm (100 kHz - 1 MHz) 21 dBm (1 MHz - 10 MHz) 30 dBm (10 MHz - 3,25 GHz)
Niveau de bruit	jusqu’à -149 dBm/Hz
Affichage de l'échelle	Linéaire, logarithmique
Mémoire	16 MB
Connectivité	USB (hôte et dispositif), connecteur d’extension Micro-SD (jusqu'à 32 Go), LAN, RS232, vidéo DVI-I, stéréo de 3,5 mm
Écran	8,4" LCD
Dimensions	210 x 350 x 100 mm
Poids	4,5 kg

Spécifications du générateur suiveur

Bande passante	100 kHz - 3,25 GHz
Puissance de sortie	-50 - 0 dBm
Impédance	50 Ω

Logiciel

Vous pouvez télécharger le driver et logiciel ici.

Accessoires

Le GSP-9330 de GW Instek est fourni avec :

.

• Logiciel SpectrumShot IME
• Certificat d'étalonnage
• Câble d'alimentation

Options

Plusieurs options sont disponibles avec cet analyseur de spectre. Vous pouvez cliquer sur les options pour accéder à la page correspondante, où vous pouvez également ajouter les options à votre panier.

• Ensemble de batteries,pour que l'analyseur de spectre puisse être utilisé de manière mobile
• Connectivité GPIB,pour des capacités de communication étendues
