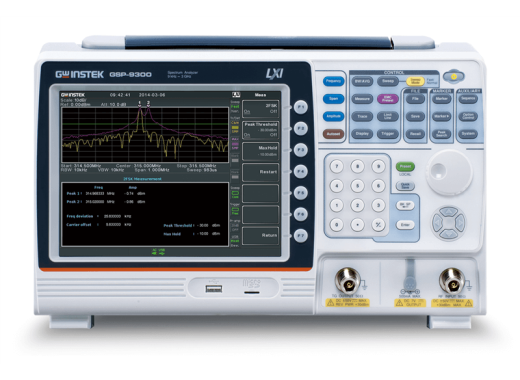

Analyseur de spectre GW Instek GSP-9300
Détails
Le dispositif GSP-9300 de marque GW Instek est un analyseur de spectre léger et compact de 3 GHz. Grâce à sa plage de 9 kHz à 3 GHz, le GSP-9300 est adapté à diverses applications, notamment les mesures sur réseaux Wi-Fi ou GSM. Cet analyseur est en outre équipé d'un préamplificateur intégré, ce qui permet un niveau de bruit jusqu'à -142 dBm/Hz.
Grâce à un balayage effectué en 307 µs, ce dispositif est parfait pour mesurer des variations de signaux, par exemple les sauts de fréquences ou interférences Bluetooth.
Compte tenu de l'utilisation croissante de la modulation FSK (modulation par déplacement de fréquence), il est pratique de disposer d'un analyseur capable de la démoduler. Le GSP-9300 offre cette possibilité. Les signaux ASK (modulation par déplacement d'amplitude) et FSK peuvent être démodulés. En plus de la démodulation, une évaluation succès/échec peut également être effectuée pour déterminer si la modulation est conforme aux spécifications.
En plus des modulations numériques, le dispositif 9300 prend en charge les modulations analogiques, notamment AM/FM. Une évaluation succès/échec peut également être effectuée dans ce cas.
Grâce au logiciel fourni, les données mesurées peuvent être facilement enregistrées sur un ordinateur. L'analyseur de spectre peut en outre être commandé à distance par le biais d'un ordinateur ou de l'application Android. Muni d'un lecteur intégré sur la face avant, le dispositif 9300 permet un stockage sur clé USB et sur carte micro SD.
Spécifications
| Plage de fréquences | 9 kHz - 3 GHz |
| Résolution | 1 Hz |
| Puissance d'entrée maximale | < 33 dBm |
| Bruit indiqué | 18 dBm (100 kHz - 1 MHz) 21 dBm (1 MHz - 10 MHz) 30 dBm (10 MHz - 3 GHz) |
| Niveau de bruit | jusqu'à -142 dBm/Hz |
| Échelles d'affichage | Linéaire, logarithmique |
| Mémoire | 16 Mo |
| Connectivité | USB (hôte et dispositif), fente micro SD (jusqu'à 32 Go), LAN, RS232, vidéo DVI-I |
| Écran | LCD 8,4” |
| Dimensions | 210 x 350 x 100 mm |
| Poids | 4,5 kg |
Logiciel
Le pilote et le logiciel peuvent être téléchargés ici. Un ensemble de vidéos réalisées par GW Instek, dans lesquelles les fonctions les plus importantes sont expliquées, sont également disponibles sur Youtube .Accessoires
Le dispositif GW Instek GSP-9300 est fourni avec :
- Guide de démarrage rapide
- Manuel d'utilisation et logiciel sur CD
- Certificat d'étalonnage
- Cordon d'alimentation
Options
Plusieurs options sont disponibles pour ces analyseurs de spectre.
Téléchargements
| GSP-9300 manual |  (8.25 MB) | Télécharger |
| GSP-9300 datasheet | (2.13 MB) | Télécharger |
| DTC sample | (126.04 KB) | Télécharger |
