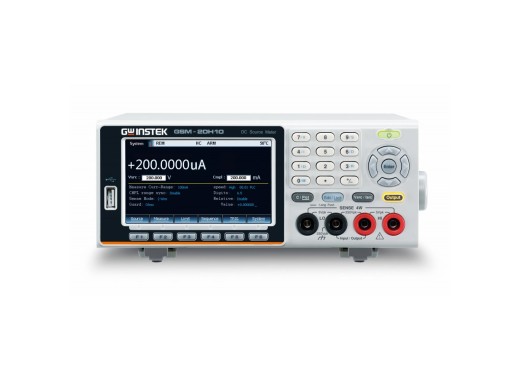

Compteur de source CC de haute précision GSM-20H10 de GW Instek
Détails
Le GW Instek GSM-20H10 est un compteur de source CC de haute précision qui est capable de combiner une alimentation électrique, une charge électronique et un multimètre. Il est parfait pour évaluer les caractéristiques des composants et tester par exemple l'architecture des semi-conducteurs, les matériaux organiques, les nanomatériaux, etc. De plus, le taux d'échantillonnage est de 50 000 points par seconde, ce qui est idéal pour analyser les caractéristiques du DUT (device under test). Il fonctionne avec quatre quadrants dont le premier et le troisième servent comme alimentation électrique pour la charge électronique qui se trouve dans le deuxième et le quatrième quadrant. L'écran du GSM-20H10 est un écran LCD TFT de 4,3 pouces et prend en charge la fonction Source Delay Measure (SDM) qui retarde l'échantillonnage en cas de modification d'un signal pour éviter la capture d'un signal instable. L’appareil de mesure de source prend également en charge quatre modes de sortie de séquence et jusqu'à 2 500 points (escalier linéaire, escalier logique, SRC-MEM et personnalisé). La fonction de programmation est également incluse et il existe plusieurs options d'interface (USB (hôte/appareil), LAN, RS232 et IO numérique).
Le GSM-20H10 peut également être étendu avec un module d'interface GPIB. Pour cette option vous pouvez nous contacter, prix sur demande.
Spécifications
| Puissance totale | 22 W |
| Sorties | 2 |
| Résolution de l'écran | 200 000 comptes, 6 ½ chiffres |
| Champs de tension (source) | 21 V, 210 V |
| Champs de courant (source) | 0,105 A, 1,05 A |
| Champs de tension (mesure) | 200 mV/ 2 V/ 20 V/ 200 V |
| Champs de courant (mesure) | 1 µA / 10 µA / 100 µA / 1 mA / 10 mA / 100 mA / 1 A |
| Champs de résistance (mesure) | 2 Ω / 20 Ω / 200 Ω / 2 kΩ / 20 kΩ / 200 kΩ / 2 MΩ / 20 MΩ / 200 MΩ |
| Résolution de la tension (mesure) | 1 µV / 10 µV / 100 µV / 1 mV |
| Résolution du courant (mesure) | 10 pA / 100 pA / 1 nA / 10 nA / 100 nA / 1 µA / 10 µA |
| Résolution de la résistance (mesure) | 10 µΩ / 100 µΩ / 1 mΩ / 10 mΩ / 100 mΩ / 1 Ω / 10 Ω / 100 Ω / 1 kΩ |
| Ondulation | 4 mV |
| Protection | OVP, OTP |
| Interfaces | Hôte/dispositif USB, LAN, RS232, IO numérique |
| Écran | Écran TFT LCD de 4,3" |
| Dimensions | 214 x 86 x 356,5 mm |
| Poids | 4,8 kg |
Accessoires
Le compteur de source de CC de haute précision GW Instek GSM-20H10 est livré avec les accessoires suivants :
- Câble d'alimentation
- Cordon de mesure
- Paire des pinces crocodiles
- Déclaration d'étalonnage traçable
Avantages et inconvénients
- Programmable
- Est un multimètre, une charge électronique et une alimentation électrique en un seul appareil
Téléchargements
| GW Instek GSM-20H10 datasheet |  (2.26 MB) | Télécharger |
| GSM-20H10 quick start guide | (1.85 MB) | Télécharger |
| DTC sample | (126.04 KB) | Télécharger |
