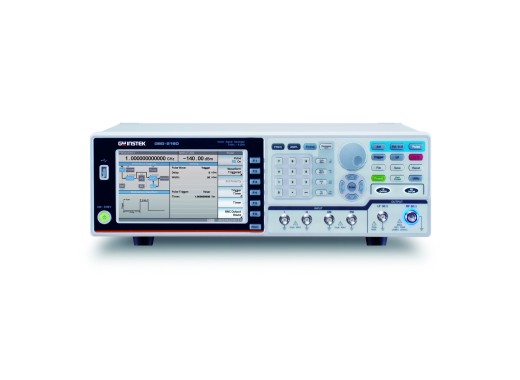

Générateur de signaux RF GW Instek GSG-2160-AUX
Détails
Le GW Instek GSG-2160-AUX fait partie de la série haut de gamme GSG-2000 de générateurs de signaux RF. Cet appareil est conçu pour des applications telles que l'enseignement, le test de composants RF tels que les antennes et les amplificateurs, le test de signaux automobiles et le test de signaux de communication standard tels que l'IoT, le LTE et le Bluetooth. La série GSG-2000 offre une large gamme d'amplitude de +20 dBm à -140 dBm avec une gamme de fréquence de 9 kHz à 6 GHz. Le signal d'impulsion peut simuler des applications d'ondes d'impulsion de différentes largeurs. La sortie LF peut être utilisée pour tester la conception des circuits et les composants électroniques. Le modèle GSG-2160-AUX comprend également une modulation numérique.
Ce modèle est unique car il présente une stabilité accrue, l'interface AUX atteignant 10 ppb au lieu des 10 ppm standard et un taux de vieillissement plus faible de 0,1 ppm, au lieu des 2 ppm par défaut.
La connectivité est également flexible, avec des interfaces de communication USB, LAN et GPIB qui facilitent l'intégration dans des installations de test automatisées. L'appareil s'adapte à un rack standard de 3U. Enfin, ce modèle est équipé d'un écran LCD TFT de 7 pouces.
Aperçu des modèles
| Modèle | GSG-2060 | GSG-2060-AUX | GSG-2160 | GSG-2160-AUX |
|---|---|---|---|---|
| Modulation numérique | Non |
Non |
ASK, PSK, APSK, QAM, FSK, MSK, IQ défini par l'utilisateur, FSK défini par l'utilisateur |
ASK, PSK, APSK, QAM, FSK, MSK, IQ définie par l'utilisateur, FSK définie par l'utilisateur |
| Interface AUX | Non
| Oui
| Non
| Oui
|
| Prix |
Spécifications
| Bande passante | 9 kHz - 6 GHz |
| Voies | 1 |
| Résolution de fréquence | 1 mHz |
| Plage d'amplitude de sortie | +20 dBm à -140 dBm |
| Précision de l'amplitude | < 0,5 dB |
| Bruit de phase | < ; -117 dBc/Hz (Typique) à 1 GHz |
| Modulation | AM, FM, PM |
| Fonctions intégrées | Sinus, carré, triangle, rampe, bruit gaussien |
| Source de déclenchement | Externe, touche de déclenchement |
| Impédance de sortie | 50 Ω |
| Interfaces | USB, LAN, GPIB |
| Écran | 7" (1 024x600) TFT LCD |
| Dimensions | 430 x 140 x 540 mm |
| Poids | 13 kg |
Accessoires
- x1 Cordon d'alimentation
- Déclaration d'étalonnage traçable
Avantages et inconvénients
- Large plage d'amplitude
- Stabilité accrue
Téléchargements
| GSG-2000 datasheet |  (1.58 MB) | Télécharger |
| GSG-2000 user manual | (11.37 MB) | Télécharger |
| DTC sample | (126.04 KB) | Télécharger |
