2466

Prix normal : 2 740,00 €

Now: 2 466,00 € Hors TVA

Livraison gratuite
Chargement
  •
Numéro de produit: ELE003077

Soyez le premier à commenter ce produit

10% de réduction sur tous les produits GW Instek !

Détails

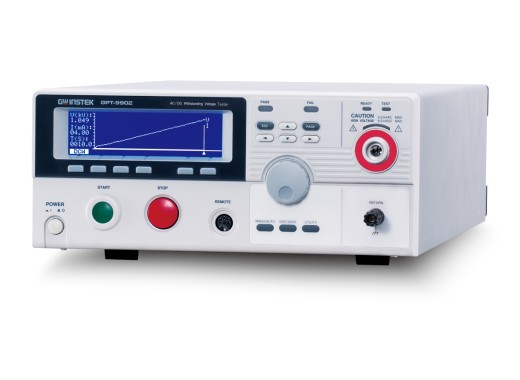

Les testeurs de haute tension de la série GPT-9900 de GW Instek sont des testeurs de haute tension et de haute qualité. De nombreuses fonctions et une tension de test maximale de 5 kV font de ces testeurs un bon choix. Les appareils offrent des fonctionnalités de test de résistance CA/CC, de résistance d'isolation, de liaison à la terre et de détection d'arc. La série GPT-9900 est le successeur du testeur GPT-9800 de haute tension et a une capacité accrue de 500 VA, au lieu de 200 VA sur le GPT-9800. La série GPT-9900 dispose également d'une fonction de balayage. Le GW Instek GPT-9902A est doté de tests de haute tension (résistance CA et CC).

Les testeurs sont conçus pour être faciles à utiliser. L'écran LCD de haute résolution indique clairement les paramètres choisis et si l'objet testé répond aux exigences fixées. Les appareils répondent aux exigences de test des normes IEC, EN, UL, CSA et CE.

Le GPT-9900 peut être connecté à un ordinateur via USB, RS-232C et, en option, GPIB pour le contrôle à distance et l'enregistrement des données.

Lorsque l'on travaille avec des tensions élevées telles que 5 kV, il est important qu'aucun problème de sécurité ne survienne. Les testeurs sont conçus pour minimiser le risque que cela se produise, donc lorsque le test est terminé ou qu'une situation dangereuse se produit, ils coupent la tension à moins de 150 µs de la sortie.

Les testeurs offrent la possibilité de sauvegarder 100 paramètres par défaut. Parmi celles-ci, 16 peuvent être exécutées automatiquement en appuyant sur un bouton.

Tests

Haute tension (résistance au CC/CA)
Objectif : Empêcher les utilisateurs d'un produit de recevoir un choc électrique, par exemple en raison d'une défaillance de l'isolation électrique.
Méthode : En mesurant la quantité de courant qui fuit entre la partie haute tension et la partie basse tension « sûre » pendant l'utilisation du produit en mode haute tension, on peut mesurer si des situations dangereuses peuvent se produire.

Test d'isolation
Objectif : Pour tester la qualité de l'isolation
Méthode : Comme pour le test de haute tension, mesurez la quantité de courant qui fuit de la partie haute tension vers la partie basse tension du circuit.

Liaison à la terre
Objectif : Pour vérifier si les pièces conductrices de courant et leur mise à la terre sont bien connectées.
Méthode : Vérifier s'il existe un chemin électrique entre les métaux conducteurs et la terre de l'alimentation électrique. La qualité du trajet est vérifiée

Détection d'arc
Objectif : Pour mettre en évidence des problèmes potentiels tels que des vis desserrées ou une mauvaise isolation.
Méthode : Mesurer la durée de la crête de courant provoqué par un changement radical de la tension d'alimentation. Cette opération est généralement effectuée lors d'une mesure de haute tension.

Modèles

Les différences entre les modèles de la série GPT-9800 sont indiquées dans le tableau ci-dessous.

ModèleCACCRésistance
d’isolation
Liaison
à la terre
Prix
GPT-9901A

    2146.5 Prix normal : 2 385,00 € Now: 2 146,50 € Hors TVA
GPT-9902A


  2466 Prix normal : 2 740,00 € Now: 2 466,00 € Hors TVA
GPT-9903A



3037.5 Prix normal : 3 375,00 € Now: 3 037,50 € Hors TVA
GPT-9904




4491 Prix normal : 4 990,00 € Now: 4 491,00 € Hors TVA

Spécifications

Plage de tension de sortie 0,050 kV ~ 5 000 kV
Résolution de la tension de sortie 2 V
Puissance maximale 500 VA
Courant maximal 100 mA (0,5 kV - 5 kV)
10 mA (0,05kV - 0,5kV)
Forme d'onde de la tension de sortie Sinus, 50/60 Hz (réglable)
Écran LCD rétro-éclairé par DEL à matrice de points 240 x 64
Interface USB 2.0, RS232C (GPIB en option)
Poids (sans boîte) 27 kg
Dimensions 587 x 148 x 330 mm (L x L x H)

Accessoires

Tous les testeurs GPT-9900 sont fournis avec :

  • CTC (Calibration Traceable Certificate - certificat d'étalonnage traçable)
  • Câble d'alimentation
  • Clé de verrouillage
  • Connexion mâle de la borne de frein
  • Cordons de test

Une extension GPIB est disponible en option.

Avantages et inconvénients

  • 500 VA
  • Fonction de balayage

Téléchargements
