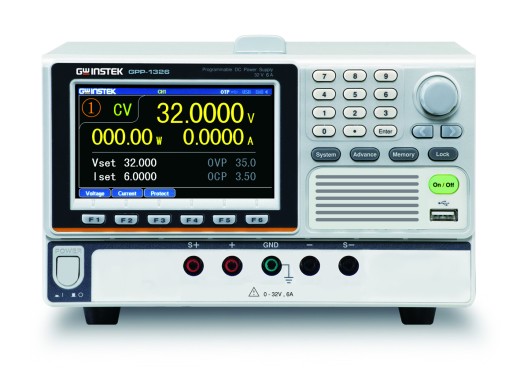

Alimentation électrique GW Instek GPP-1326

L'alimentation GPP-1326 appartient à la série GPP de GW Instek et possède 1 canal. Ce canal a une tension de sortie de 0-32V et un courant de sortie de 0-6A. Le GPP-1326 est le modèle le plus simple de la série.

La série GPP de GW Instek est une série d'alimentations programmables avec une haute résolution de programme et de lecture et une faible amplitude. Cela rend les alimentations très précises. Un interrupteur marche-arrêt de sortie indépendant est fourni pour chaque canal.

Les modèles à canaux multiples sont dotés d'un circuit interne qui permet de connecter les deux premiers canaux en série ou en parallèle sans qu'il soit nécessaire de recourir à un câblage externe supplémentaire, ce qui permet aux utilisateurs de bénéficier non seulement d'une plus grande commodité dans les procédures d'utilisation mais aussi d'une sortie plus stable. La série GPP offre une variété de modes d'affichage, y compris des valeurs de réglage à une ou plusieurs voies, des valeurs de mesure et des affichages de forme d'onde. Cela peut se faire au moyen d'alarmes sonores ou en coupant automatiquement l'alimentation du laboratoire à certaines valeurs de réglage. En outre, cette alimentation dispose d'une fonction d'enregistrement de sortie, qui enregistre la tension/le courant dans la mémoire interne, et le résultat peut être stocké dans un fichier .REC ou .CSV. La série GPP dispose également d'une fonction de sortie séquentielle, qui permet aux utilisateurs de définir la forme d'onde de charge séquentielle à tension constante (CV) ou à courant constant (CC). Il existe également 8 formes d'onde intégrées.

Charge électronique

La série GW Instek GPP- a une fonction de charge qui permet à CH1 d'être utilisé comme un circuit d'alimentation et de consommation d'énergie. De cette façon, la puissance d'un DUT peut être soit délivrée soit consommée.
Les deux CH1 peuvent fournir une sortie de puissance de 32V/3A, mais disposent également d'une fonction de charge à tension constante de 32V, à courant constant de 3,2A et à résistance constante de 1kΩ.

Aperçu des modèles

Les principales différences entre les modèles de la série GPP sont présentées dans le tableau ci-dessous.

Modèle	GPP-1326	GPP-2323		GPP-3323			GPP-4323
Canaux	CH1	CH1	CH2	CH1	CH2	CH3	CH1	CH2	CH3	CH4
Tension de sortie	0-32V	0-32V	0-32V	0-32V	0-32V	1.8-5V	0-32V	0-32V	0-5V	0-15V
Courant de sortie	0-6A	0-3A	0-3A	0-3A	0-3A	5A	0-3A	0-3A	0-1A	0-1A
Résolution	1 mV / 0,2 mA	1 mV / 0,1 mA		1 mV / 0,1 mA			1 mV / 0,1 mA
Prix	471.6 471,60 € Hors TVA	505.8 505,80 € Hors TVA		565.2 565,20 € Hors TVA			599.4 599,40 € Hors TVA

Spécifications

Ondulation	≤ 500 μVrms / 4mArms
Fonction de charge	Tension, courant et résistance constants
Formes d'onde intégrées	Sinus, impulsion, rampe, montée en escalier, descente en escalier, montée en escalier, montée exponentielle, descente exponentielle.
Interfaces	RS-232, USB
Affichage	Écran LCD TFT de 4,3 pouces
Dimensions	213 x 145 x 312 mm
Poids	~ 7,5 kg

Accessoires

L'alimentation électrique GPP-1326 est livrée avec les accessoires suivants :

• Manuel d'utilisation
• Cordon d'alimentation
• Cordons de test
