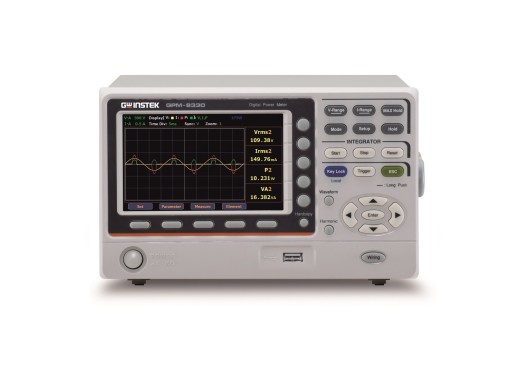

Wattmètre numérique GW Instek GPM-8330
Détails
Le GPM-8330 de GW Instek est un wattmètre numérique programmable à 3 voies de haute précision, qui peut être utilisé pour des mesures simultanées triphasées sur des alimentations électriques CA et CC, avec une bande passante de test de 0,1 Hz à 100 kHz + CC, et un convertisseur CA/CC de 16 bits avec un taux d'échantillonnage de 300 kHz.
Comprend un bouton de sélection du câblage (1P3W, 3P3W, 3P4W, 3V3A) et une fonction d'auto-évaluation pour le mode intégration. Les mesures peuvent être récupérées et stockées via les connecteurs RS-232C, USB (dispositif/hôte) et LAN. Affiche les formes d'onde de V (tension), I (courant) et P (puissance). Des captures d'écran de l'affichage de la forme d'onde peuvent être réalisées via le port USB hôte.
Ce produit est conforme à la norme CEI 61000-4-7, ce qui le rend apte à effectuer des mesures d'harmoniques (inter)harmoniques (50/60 Hz) pour les tests CEM.
Aperçu du modèle
| Modèle | GPM-8320 | GPM-8320-60 | GPM-8330 | GPM-8330-60 |
|---|---|---|---|---|
| Voies | 2 | 2 | 3 | 3 |
| Courant maximal | 20 A | 60 A | 20 A | 60 A |
| Prix |
Spécifications
| Spécifications électriques | |||||||||||||
| |||||||||||||
| Interfaces | RS-232C, USB (dispositif/hôte), LAN | ||||||||||||
| Écran | 5" TFT | ||||||||||||
| Dimensions | 220 x 132 x 402,5 mm | ||||||||||||
| Poids | 3,85 kg | ||||||||||||
Accessoires
Le GPM-8330 est livré par défaut avec :
- Cordon d'alimentation
- x3 Cordons de mesure (GTL-209)
- x3 Cordons de mesure (GTL-212)
- Déclaration d'étalonnage traçable
Avantages et inconvénients
- Très précis
- Affichage simultané des formes d'ondes V/I/P
- Pas de GPIB intégré
Téléchargements
| GW Instek GPM-8320/8330 user manual |  (7.4 MB) | Télécharger |
| GW Instek GPM-8320/8330 datasheet | (524.14 KB) | Télécharger |
| DTC sample | (126.04 KB) | Télécharger |
