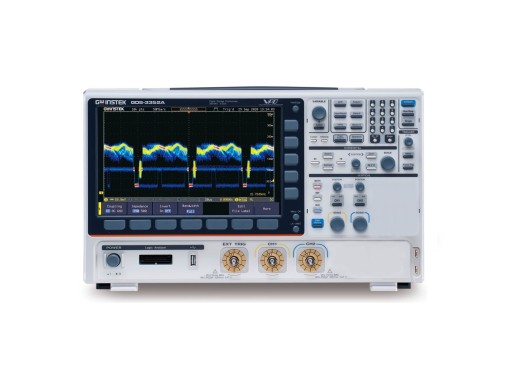

Oscilloscope numérique à mémoire GW Instek GDS-3352A
Détails
L'oscilloscope numérique GDS-3352A de GW Instek est un analyseur logique à deux voies de 350MHz, avec un écran couleur TFT LCD de 10,2 pouces. Il dispose d'une longueur de mémoire pour chaque canal allant jusqu'à 200 Mpts. L'avantage d'une mémoire aussi longue est qu'elle permet aux utilisateurs de maintenir un taux d'échantillonnage élevé même avec des réglages de temps de faible vitesse. En mode haute résolution, il permet d'obtenir des signaux à faible bruit dans le cadre de mesures à bande passante large.
En outre, la fonction de recherche interne permet de trouver rapidement les signaux qui remplissent les conditions selon les besoins du test. Pour les mesures dans le domaine des fréquences, il est équipé d'un analyseur de spectre à deux canaux, qui permet aux utilisateurs de mesurer et d'analyser les signaux dans le domaine des fréquences de deux canaux en même temps. Il est également équipé d'une fonction de spectrogramme, qui permet aux utilisateurs d'observer facilement des fluctuations complexes dans le domaine des fréquences.
Il comprend 38 tests d'alimentation électrique CA/CC. Il est également équipé d'un générateur de formes d'ondes arbitraires à deux canaux de 25 MHz et d'une fonction d'analyse de la réponse en fréquence. Outre les ports USB et LAN couramment utilisés, il comprend également une interface RS232 très stable et une interface GPIB en option.
Aperçu du modèle
Les oscilloscopes GDS-3352A et GDS-3652A diffèrent par leur bande passante et leur temps de montée.
| Modèle | GDS-3352A | GDS-3652A |
|---|---|---|
| Bande passante | 350 Mhz | 650 Mhz |
| Temps de montée | 1 ns | 535 ps |
| Prix |
Spécifications
| Canaux | 2 |
| Fréquence d'échantillonnage | 2,5 GSa/s (divise) |
| Profondeur de mémoire | 200 Mpts / Canal |
| Taux d'actualisation des formes d'onde | 200 000 wfm/s |
| Types de déclencheurs | Front, largeur d'impulsion (problème technique), vidéo, impulsion transitoire, montée et chute (pente), temporisation, alternance, retard d’événements (1~65 535 événements), retard du temps (durée, 4 ns~10 s), bus |
| Résolution verticale (1 MΩ) | 8 bits (max. 12 bits avec le mode Hi Res) |
| Échelle verticale | 1 mV ~ 10 V/div |
| Déclenchement et décodage du bus en série | I2C, SPI, UART, CAN, LIN |
| Échelle horizontale | 1 ns/div ~ 1 000 s/div |
| Paramètres de mesure automatique | Pk-Pk, Max, Min, Amplitude, Haute, Basse, Moyenne, Moyenne du cycle, RMS, Cycle RMS, Surface, Surface du cycle, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Fréquence, Période, temps de montée, temps de chute, +largeur, -largeur, cycle de service, + impulsions, - impulsions, + fronts, - fronts, % oscillation, oscillation Idx, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, phase |
| Paramètres des curseurs | Différence de tension entre les curseurs (ΔV), Différence de temps entre les curseurs (ΔT) | .
| Écran | Écran couleur TFT LCD de 10,2 pouces (800 x 480) |
| Connectivité | USB 2.0 (hôte/dispositif), LAN, RS232, VGA, Go/NoGo BNC, GPIB (en option) |
| Caractéristiques supplémentaires | Kensington Style Lock, disque flash interne |
| Dimensions | 420 mm x 253 mm x 113,8 mm |
| Poids | 4,6 kg |
Accessoires
Le GDS-3352A de GW Instek sera livré avec :
- Câble d'alimentation
- x2 sondes passives de 350MHz 10:1
- Déclaration d'étalonnage traçable
Avantages et inconvénients
- Grande longueur de mémoire par canal
- Fonction de recherche automatique des signaux
Téléchargements
| GW Instek GDS-3000A Manual |  (6.47 MB) | Télécharger |
| GW Instek GDS-3000A Datasheet | (874.86 KB) | Télécharger |
| DTC sample | (126.04 KB) | Télécharger |
