Sonde différentielle GW Instek GDP-100
Détails
La GW Instek GDP-100 est une sonde différentielle haute tension de qualité, faisant partie de la série GDP. La série de sondes différentielles GDP permet aux utilisateurs d'effectuer des mesures de haute tension sur des tests de circuits flottants avec une marge d'erreur de 2 %. En outre, ces sondes offrent une atténuation sélectionnable, ce qui élargit considérablement leurs cas d'utilisation et leur polyvalence.
La GDP-100 a une bande passante de 100 MHz et une tension d'entrée maximale de 7000 V, qui peut être affichée en toute sécurité sur n'importe quel oscilloscope référencé à la terre. En outre, son impédance d'entrée élevée et sa faible capacité d'entrée améliorent considérablement la précision du signal différentiel. Enfin, l'appareil est doté d'un indicateur de dépassement de plage, qui s'allume lorsque la tension d'entrée maximale est dépassée.
Aperçu du modèle
Les produits de cette série se distinguent principalement par leur bande passante et leur tension différentielle d'entrée maximale. Pour d'autres différences, veuillez consulter les spécifications ou la fiche technique.| Modèle | Bande passante | Tension différentielle d'entrée max | Prix |
| GDP-025 | 25 Mhz | ±1 400 V | |
| GDP-050 | 50 Mhz | ±7 000 V | |
| GDP-100 | 100 Mhz | ±7 000 V |
Spécifications
| Tension différentielle d'entrée max | 700 V（100X) 1 400 V（200X） 3 500 V（500X） 7 000 V（1000X） |
| Temps de retard | 7 ns (100X) 3,5 ns (500X, 1000X, 2000X) |
| Précision du gain | ± 2 % |
| Tension de sortie | ≤ ±7 V |
| Impédance d'entrée | 54 MΩ / 1,2 pF (différentiel) 27 MΩ / 2,3 pF (chaque entrée à la masse) |
| Impédance de sortie | 50 Ω |
| CMRR | 60 Hz : > 80 dB 100 Hz : > 60 dB 1 MHz : > 50 dB |
| Alimentation électrique | Externe 9 V CC, 0,4 W |
| Longueur du câble | 100 cm |
| Dimensions | 240 x 80 x 30 mm |
| Poids | 280 g |

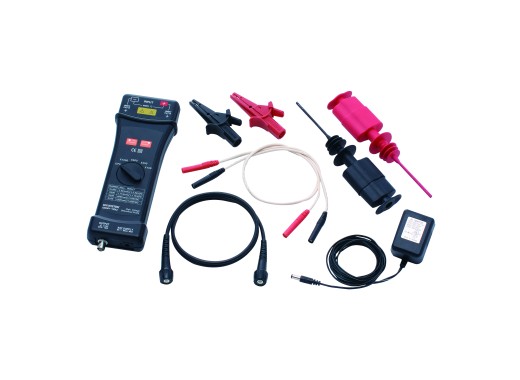

Accessoires
- x1 Cordon d'alimentation
- x1 Câble BNC de 100 cm
- x2 Câbles banane de 60 cm
- x2 Pinces IC HV
- x2 Pinces crocodile
- Déclaration d'étalonnage traçable
Avantages et inconvénients
- Atténuation sélectionnable
- Précision
Téléchargements
| GW Instek GDP series datasheet |  (1.5 MB) | Télécharger |
| GW Instek GDP series user manual | (738.81 KB) | Télécharger |
| DTC sample | (126.04 KB) | Télécharger |
