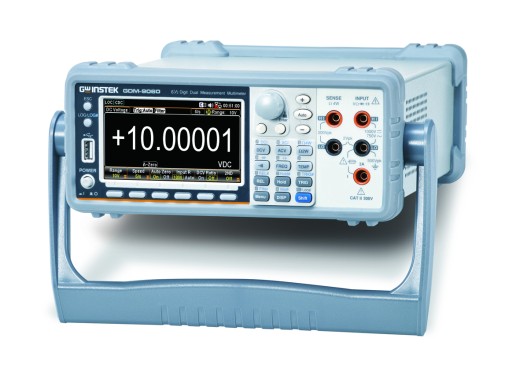

Le GDM-9060 de GW Instek est un multimètre numérique à 6 1/2 chiffres doté de nombreuses fonctionnalités. L'appareil de mesure offre une mesure de haute précision de la tension continue et dispose d'un total de 11 autres fonctions de mesure précises. En outre, cet appareil de mesure dispose d'un grand nombre de fonctions mathématiques et statistiques pour simplifier l'analyse des données.
Outre le mode d'affichage numérique standard, cet appareil de mesure offre également une large gamme de fonctions graphiques telles qu'un manomètre, un graphique de tendance et un histogramme. Ainsi, les résultats des mesures ne sont plus seulement affichés sous la forme d'une série de chiffres, mais sous la forme de graphiques clairs. (Voir 4ème image)
Une caractéristique très unique des multimètres numériques de GW Instek est la possibilité d'effectuer simultanément deux fonctions de mesure différentes. Les fonctions sont exécutées parallèlement les unes aux autres et les résultats des mesures sont affichés séparément sous forme de valeurs numériques ou de graphiques. (Voir 5ème image)
Le GDM-9060 est équipé en standard d'interfaces USB, RS232 et LAN. Il est également possible de connecter une interface GPIB.
Grâce à ces interfaces et au logiciel PC, il est possible de gérer les paramètres de l’appareil de mesure à partir d'un PC.
En outre, il est possible d'observer et d'enregistrer les données mesurées sur le PC.
Mesures | |||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||
Fréquence d'échantillonnage | 10 000/sec | ||||||||||||||||||||||||||||||||||||
Mémoire | 10k | ||||||||||||||||||||||||||||||||||||
Fonctions de mesure | DCV, ACV, DCI, ACI, 2/4 fils de résistance, fréquence, période, diode, continuité, température, capacité | ||||||||||||||||||||||||||||||||||||
Fonctions mathématiques | dB, dBm, Comparaison, MX+B, Pourcentage, 1/X | ||||||||||||||||||||||||||||||||||||
Écran | Affichage 6 1/2 chiffres - 1 200 000 comptes TFT couleur de 4,3" (480 x 272) |
||||||||||||||||||||||||||||||||||||
Connectivité | RS232C, Hôte/Dispositif USB, LAN, E/S numérique | ||||||||||||||||||||||||||||||||||||
Dimensions | 267(L) x 107(H) x 302(P) mm | ||||||||||||||||||||||||||||||||||||
Poids | 3,5 kg |
Le GDM-9061 est la version plus élevée du GDM-9060. Le GDM-9061 a une précision de base plus élevée, un taux d'échantillonnage plus important et une mémoire interne plus grande. Le GDM-9061 peut également mesurer jusqu'à 10 A alors que le GDM-9060 ne peut mesurer que jusqu'à 3 A.
Le GDM-9061 est disponible ici.
