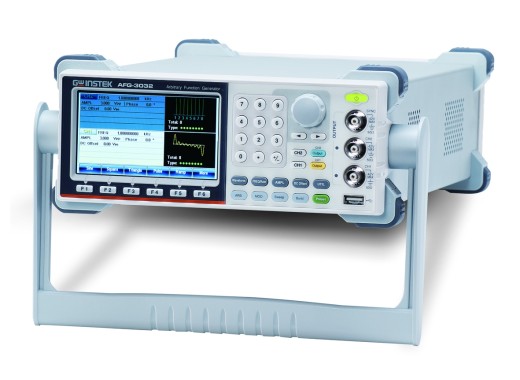

Le GW Instek AFG-3032 est un générateur de fonctions avec 2 canaux de sortie isolés, capable de générer des formes d'ondes jusqu'à 30MHz avec une résolution de 1µHz, conçu pour répondre aux applications de l'industrie, de la recherche scientifique et de l'éducation. Les principales caractéristiques comprennent une amplitude de sortie de 1mVpp à 10Vpp (connectée à une charge de 50ohm), une résolution verticale de 16 bits, une longueur de forme d'onde de 8M points, une résolution de fréquence de 1µHz et des formes d'onde intégrées sinusoïdales, carrées, d'impulsion, triangulaires, de rampe, de tension continue, d'harmoniques, de bruit et de formes d'onde.
La largeur de la forme d'onde, le temps de montée et le temps de descente de la forme d'onde d'impulsion peuvent être réglés de manière flexible et peuvent être appliqués comme signaux de déclenchement. Les utilisateurs peuvent procéder à une édition arbitraire via 65 formes d'onde de fonction intégrées, y compris les formes d'onde de bande de base IQ.
Il prend en charge la modulation AM/FM/PM/FSK/PWM, le balayage de fréquence, le balayage d'amplitude et la rafale. Les modèles à deux canaux offrent la modulation SUM, le couplage, la poursuite et la phase pour répondre aux exigences de test du signal différentiel, du contrôle de la phase et de la distorsion de l'amplificateur.
Le générateur de signal de 8ème harmonique intégré simule le signal harmonique des alimentations à découpage. Il est également capable de tester les caractéristiques des filtres de puissance EMI. L'AFG-3032 fournit gratuitement un logiciel d'édition de formes d'ondes arbitraires (AWES) permettant aux utilisateurs d'éditer rapidement des formes d'ondes à partir des diagrammes intégrés afin d'effectuer des mesures.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Canal | 2 |
Signaux de sortie | Sinus, carré, triangle, harmonique, rampe, impulsion, formes de bruit |
Gamme de fréquences (sinus, bloc) | 1 µHz - 30 MHz |
Taux d'échantillonnage | 250 MSa/s |
Longueur de la forme d'onde | 8M points |
Résolution verticale | 16 bits |
Résolution horizontale | 1 µHz |
Stabilité / précision | ± 1 ppm |
Plage d'amplitude | 1 mVpp - 10 Vpp |
Impédance | 50 Ω |
Plage de rapport cyclique (onde carrée) | 20 % ~ 80 % (≤ 25 MHz) 40 % ~ 60 % (≤ 25-30MHz) 20 % ~ 80 % (≤ 20M Hz) |
Modulation | AM / FM / PM / FSK / PWM / Sweep / Burst / SUM |
Mémoire | 10 emplacements |
Connectivité | LAN, USB |
Écran | 4.3" TFT LCD |
Dimensions de l'écran | 265 x 107 x 374 mm |
Poids | 4 kg |
L'AFG-3022 est livré avec :
