Caméra thermique Guide IR MobIR ES2+ (Android et iOS)
Détails

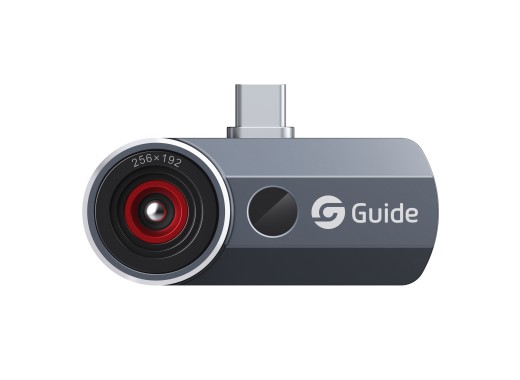

La Guide MobIR ES2+ est une caméra thermique « plug-and-play » à double vision destinée aux smartphones et aux tablettes, qui transforme un téléphone en imageur thermique pour l'inspection des systèmes de chauffage, de ventilation et de climatisation (CVC), le diagnostic des défauts électriques, l'inspection des circuits imprimés (PCBA) et l'inspection des bâtiments. Elle se connecte via USB-C, ce qui permet d'utiliser la même caméra sur plusieurs appareils.
La caméra thermique présente un NETD inférieur ou égal à 15 mK, ce qui lui permet de détecter des différences de température bien plus faibles que la plupart des caméras thermiques intégrées aux smartphones. Le détecteur 256 × 192 peut être agrandi en temps réel pour atteindre une résolution de 512 × 384. Sa propre caméra à lumière visible de 800 × 600 pixels offre des modes de fusion VIS et MIF, superposant les détails thermiques à une image visuelle nette.
L'application gratuite FocusIR pour iOS et Android propose des analyses ponctuelles, linéaires et de surface, 12 palettes de couleurs ainsi qu'une palette personnalisée, des alarmes de température, ainsi que l'enregistrement de photos et de vidéos. La plage de mesure s'étend de -20 à 550 °C sur deux plages à commutation automatique. Cette caméra est certifiée IP54 et résiste à une chute de 2 mètres, tout en ne pesant que 32 g.
Pour l'inspection rapprochée de petits composants, un objectif macro magnétique x15 est disponible en option. L'iPhone 14 et les modèles antérieurs, ainsi que les iPad équipés d'un port Lightning, nécessitent l'adaptateur USB-C vers Lightning disponible en option.
Aperçu du modèle
| Modèle | MobIR ES1 | MobIR ES2 | MobIR ES2+ |
|---|---|---|---|
| Résolution IR | 120 x 90 | 256 x 192 | 256 x 192 |
| Super-résolution | 480 x 360 (x4) | 512 x 384 (x2) | 512 x 384 (x2) |
| Fréquence d'images | 25 Hz | 30 Hz | 30 Hz |
| Champ de vision | 50° x 38° | 56° x 42° | 56° x 42° |
| Distance minimale de mise au point | 0,1 m | 0,3 m | 0,3 m |
| Caméra à lumière visible | Non |
Non |
800 x 600 |
| Modes d'affichage | IR, PIP | IR, PIP | IR, VIS, MIF, PIP |
| Objectif macro (en option) | x30 | x15 | x15 |
| Prix |
Caractéristiques techniques
| Plage de température | de -20 à 550 °C |
| Précision | ±2 °C ou ±2 % (la valeur la plus élevée étant retenue) |
| Distance focale | 3,2 mm |
| NETD | ≤ 15 mK |
| Mode de mise au point | Sans mise au point |
| Analyse | Point, ligne, zone, alarme de température |
| Palettes de couleurs | 12 plus 1 personnalisée |
| Interface | USB-C |
| Batterie | Non |
| Dimensions | 58 x 24 x 17,6 mm |
| Poids | 32 g |
Accessoires
La MobIR ES2+ est livrée avec :
- Capuchon USB-C
- Sac de transport
Accessoires
La MobIR ES2 est livrée avec :
- Capuchon USB-C
- Sac de transport
Avantages et inconvénients
- NETD faible ≤ 15 mK
- Caméra à lumière visible 800 x 600 avec fusion MIF
- Compatible avec Android et iOS
Téléchargements
| Guide MobIR 3.0 datasheet |  (472.68 KB) | Télécharger |
| Guide MobIR series user manual | (473.21 KB) | Télécharger |
